В. Н. Румянцев, к. т. н.
Прошедшая Drupa 2000 показала новую ступень развития и в области трафаретной печати
Трафаретная печать в общем объеме выпуска полиграфической продукции занимает не так уж и много места. Но ее применение расширяется. Кроме того, она находит применение не только в полиграфии для непосредственной печати и лакирования оттисков, но и в других отраслях — там, где необходимо нанести изображение достаточно толстым слоем специальных красок, лаков и т. д. Поэтому сфера ее применения достаточно широка. Сюда можно включить нанесение рисунков на ткани, изготовление печатных плат, плоских телевизионных экранов, различного рода табличек и т. д.
Ниже пойдет речь о трафаретном печатном оборудовании, которое было представлено на прошедшей в мае 2000 г. международной выставке Drupa (Дюссельдорф, ФРГ).
Но сначала небольшое отступление.
|
Разновидности трафаретных машин и станков
|
Напомним классификацию трафаретного печатного оборудования. Существует несколько разновидностей печатных машин и станков для трафаретной печати (рис. 1).

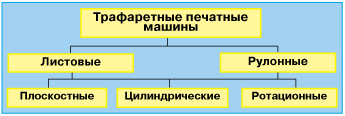

Рис. 1. Классификация трафаретных печатных машин
По виду запечатываемого материала они могут быть листовыми и рулонными. По форме печатающей и опорной поверхностей — планшетными, или плоскостными, цилиндрическими и ротационными (рис. 2). В отдельную группу входит оборудование, предназначенное для печати на готовых изделиях различной формы.
Рис. 2. Схема построения трафаретных печатных машин: а — планшетных,
б — цилиндрических, в — ротационных
В планшетных (рис. 2а) и цилиндрических (рис. 2б) машинах и станках печатная форма (сетка) закреплена на плоской раме, а опорная поверхность может быть плоской или цилиндрической. В последнем случае цилиндр вращается со скоростью, пропорциональной скорости перемещения рамы. Ротационная трафаретная печать (рис. 2в) отличается от плоской тем, что сетка закрепляется на барабане (или изготавливается в виде барабана), внутри которого размещается красочный аппарат с ракелем. Кстати, одной из разновидностей ротационных машин трафаретной печати является широко известный «ризограф».
В свою очередь, в планшетных станках столы (планшеты) могут быть неподвижными и подвижными. В последнем случае укладка и съем заготовок производится вне печатной зоны, что удобнее. Однако это усложняет и удорожает станок.
Станки и машины могут быть однокрасочными и многокрасочными. В многокрасочных станках печатные модули могут располагаться последовательно один за другим или вокруг одной оси. Последние относятся к станкам так называемого карусельного типа, которые часто применяются для нанесения изображений на различные текстильные изделия.
Степень автоматизации станков и машин может быть совершенно различной. В ручных станках подача, съем запечатываемого материала и перемещение ракелей осуществляются вручную. В станках-полуавтоматах материал подается и снимается вручную, а перемещение рамы с формой и ракелей осуществляется уже от какого-либо привода (например, электромеханического, пневматического). В полуавтоматах возможно удаление запечатанных листов (передача их в сушильное устройство) в автоматическом режиме. В автоматах все операции осуществляются в автоматическом режиме.
|
Изготовители трафаретного оборудования
|
Оборудование трафаретной печати производят несколько десятков фирм в различных странах мира, в таких как, например, Бразилия, Голландия, Италия, Канада, США, ФРГ, Швеция, Швейцария, Южная Корея, Япония и др. Изготавливается оно в небольших количествах в России и на Украине (на выставке Drupa 2000 представлено не было). По каталогу выставки изготовителей машин и станков трафаретной печати насчитывается порядка тридцати. У нас в стране наиболее известно оборудование следующих фирм: Kamman, Klemm, Thieme, Werner Maschinenfabrik (ФРГ); Sakurai (Япония); Svecia (Швеция); Stork Screen (Нидерданды); Argon, Esanastri (Италия) и ряда других. На Drupa стенды фирм, выпускающих трафаретное оборудование, располагались в нескольких залах. Сложилось впечатление, что среди экспонатов выставки трафаретная печать заняла третье по важности, после офсета и флексографии, место.
Ниже кратко опишем только профессиональное трафаретное печатное оборудование промышленного производства, предназначенное для печати на плоских предметах, характерных для полиграфии. Другие виды печатной техники пока не рассматриваем.
|
Трафаретные станки
|
Листовое трафаретное печатное оборудование предназначено для работы как с небольшими листами, формата примерно А4, так и с листами, размеры которых составляют порядка 2x6 м. И оборудование для всех форматов было представлено на выставке. В общей массе можно выделить автоматические и полуавтоматические станки, а также машины различной степени автоматизации.
Фирма M&R (США) представила серию из четырех полуавтоматических станков трафаретной печати (рис. 3). Станки предназначены для печати на листах формата 66x97, 76x102, 97x127 и 102x142 см. Этот ряд в большой степени повторяет привычный для многих ряд форматов листовых офсетных машин.

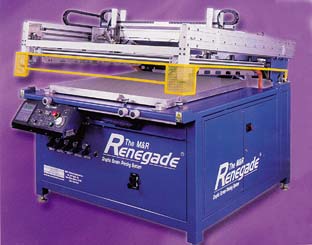

Рис. 3. Машина планшетного типа «Renegade» фирмы M&R
В данных станках листы запечатываемого материала укладываются (и снимаются) на вакуумный стол вручную. Неподвижный стол толщиной 50,8 мм изготовлен из алюминия. Опускание и подъем рамы, перемещение ракельного ножа осуществляются в автоматическом режиме. Сама рама — поворачивающаяся. После опускания она фиксируется в нижнем положении пневматическими замками. Вообще, в станках пневматика используется достаточно широко. Скорость перемещения ракеля регулируется. Станки имеют встроенные системы диагностики их состояния. Включение любого станка в работу производится ножной педалью.
