«Флексо Плюс» №3 (21), июнь 2001 г.


А. Смуров,
фирма «Итрако»

Трафаретные формы для ротационной печати

В последние годы все шире применяются комбинированные способы печати. Чаще всего узкорулонные машины оснащаются секциями трафаретной печати. О них идет речь в статье

Ротационный трафарет (или его комбинация с другими способами печати) используется в тех областях полиграфии, где наряду с высокой скоростью печати и большими тиражами требуется изготовление продукции с особыми характеристикам. Очевидные преимущества ротационного трафарета ярко проявляются в производстве этикеток для косметической, пищевой, ликероводочной и фармацевтической промышленности. Как правило, этикетки в этих отраслях должны отвечать дополнительным требованиям, и при их изготовлении необходимы технологические возможности, которые обеспечивает ротационный трафарет:

  • печать непрозрачных слоев;
  • имитация горячего тиснения фольгой (золото и серебро);
  • воспроизведение мелкого текста и тонких штрихов;
  • выборочное лакирование;
  • печать штрих-кодов;
  • рельефная печать (слой до 350 мкм);
  • печать фосфоресцирующими красками.

    Печатный модуль RSI фирмы Strok Screens Структура материала RotaMesh

    Широкое применение ротационный трафарет получил в области создания защитных элементов на банкнотах, лотерейных билетах и других ценных бумагах. В этом случае печать осуществляется специальными красками: оптическими (для защиты от копирования), магнитными, перламутровыми (Iriodin) и стирающимися.

    Среди новых сфер приложения ротационной трафаретной печати необходимо особо отметить появление так называемых «интеллектуальных» этикеток, которые несут большой объем информации. Их производство начинает развиваться, и в связи с этим заслуживают внимания новые решения с применением ротационного трафарета для нанесения силиконовых, клеевых и специальных красочных слоев. Последние разработки, в том числе фирмы Stork Screens (Нидерланды), позволяют использовать ротационный трафарет не только в перечисленных областях, но и в производстве различных видов упаковки.

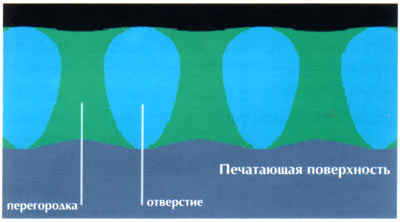

    Материал RotaMesh в разрезе

    Характеристики материала RotaMesh
      RM
    75
    RM
    75
    RM
    125
    RM
    215
    RM
    215
    RM
    305
    RM
    305
    RM
    305
    RM
    305
    Номер сетки (число отверстий на дюйм) 75 75 125 215 215 305 305 305 305
    Толщина сетки, мкм 150 125 100 80 80 80 80 80 80
    Открытая область (в процентах) 40 32 15 25 21 17 13 11 8
    Диаметр отверстий, мкм 214 192 79 59 54 34 30 28 24
    Расстояние между центрами отверстий, мкм 339 339 203 118 118 83 83 83 83
    Минимальная толщина штриха, мкм 60 40 15 20 17 14 10 9 6
    Максимальный размер частицы пигмента, мкм 71 64 26 20 18 11 10 9 8

    На протяжении 30 лет фирма Stork Screens является ведущим поставщиком ротационных трафаретных печатных модулей и секций*, а также формного оборудования и материалов для изготовления ротационных трафаретных форм как для текстильной, так и для полиграфической промышленности.

    Основой печатных форм служит особый никелевый материал RotaMesh. Благодаря шестиугольной форме ячеек обеспечивается минимальное растяжение материала, что в свою очередь гарантирует долговечность и высокую стабильность.

    Ротационные трафаретные печатные формы

    Сферы использования материала RotaMesh
      RM
    75
    RM
    125
    RM
    215
    RM
    215
    RM
    305
    RM
    305
    RM
    305
    RM
    305
    Открытая область (в процентах) 40 15 25 21 17 13 11 8
    Толстые штрихи - + + + + + + +
    Тонкие штрихи - - - - + + + +
    Полутона - - - - + + - -
    Текст (крупный шрифт) - + + + + + + +
    Текст (мелкий шрифт) - - - - + + + -
    Сплошная заливка - + + + + - - -
    Грунтовка (праймер) - - - - + + - -
    Металлизированные краски - + + + + + - -
    Тактильная (рельефная) печать + - - - - - - -

    С долговечностью материала RotaMesh впрямую связана тиражеустойчивость ротационных печатных форм. Этот фактор имеет немаловажное значение при печати больших заказов, а также при использовании сильно пигментированных или содержащих абразивные частицы красок (например, металлизированных). С одной формы можно запечатать до 500 погонных километров материала. Эти данные были получены при производстве банкнот Banque de France: с форм RotaMesh абразивной краской OVI (Optical Variable Ink) 24 часа ежедневно, 7 дней в неделю, при скорости 125 м/мин печатались специальные защитные элементы.

    Ротационная трафаретная печатная форма состоит из основы (материал RotaMesh с приклеенными концевыми кольцами) и копировального слоя. Его наносят на основу при помощи специальных инструментов: аппликатора и адаптеров. В отличие от обычных (плоских) трафаретных форм копировальный слой наносится только на печатную сторону основы.

    Основы RotaMesh выпускаются с различными размерами и характеристиками. При выборе основы необходимо принять во внимание следующие обозначения:

  • номер сетки - это число отверстий на линейный дюйм;
  • открытая область - общая площадь поверхности отверстий, выраженная в процентах к площади всей поверхности материала;
  • размер ячейки - размер отверстий, выраженный в микронах;
  • шаг сетки - расстояние между центрами двух отверстий в микронах.

    Материал RotaMesh поставляется в готовом виде (цилиндр со сварным швом толщиной 0,3 мм) для требуемого раппорта (длины оттиска). Длина раппорта равна длине окружности трафаретной формы. Диапазон длин - от 12 до 24 дюймов с шагом 1/8 дюйма. Ширина печати - от 10 (254 мм) до 24 дюймов (609,8 мм) и более.

    Для изготовления ротационных трафаретных форм фирма Stork предлагает комплект оборудования, в который входят:

  • устройство для приклеивания концевых колец и нанесения копировального слоя;
  • сушильный шкаф;
  • устройство для экспонирования;
  • устройство для обработки (проявки и очистки);
  • устройство для контроля качества готовой формы.

    Важной отличительной особенностью технологии изготовления трафаретных форм фирмы Stork является возможность регенерации форм, то есть использования одной основы для печати нескольких заказов. Основа с нанесенным копировальным слоем может храниться в темном месте в течение 6 мес.


    В следующем номере продолжение статьи - особенности копировального слоя, ракели и их регулировка, параметры печатного процесса.

  •
