краска	скорость	сушка межсекционная	сушка финальная	% глянца (при тол. крас-ого слоя)    320   240   0   80   30   200   200
HyBrite Series 1	12000	240 Вт/см	3x150 Вт/см	76     79    83  85   87   81    81
HyBrite Series 1	9000	240 Вт/см	3x150 Вт/см	83    86   86   90   88   87   85
HyBrite Series 2	12000	240 Вт/см	3x150 Вт/см	81    82   88   88   83   83   82
HyBrite Series 2	9000	240 Вт/см	3x150 Вт/см	85    87   87   92   91   88   86
HyBrite Series 1	9000	без	3x150 Вт/см	81    87   86   90   90   89   87
StarGloss S 8000	12000 off line	без	3x150 Вт/см	90    91   87   92   92   90   89

Из таблицы видно, что лакирование с использованием гибридной технологии дает очень хорошие результаты, практически близкие результатам традиционной технологии лакирования (отдельно на специальном устройстве).

Отдельно проверялись параметры растискивания и поведения гибридных красок в процессе печати. Некоторые результаты измерения параметров печати на рис. 3. Из этого графика видно, что гибридная краска ведет себя в процессе печати практически так же, как и обычная офсетная, и показатели растискивания находятся в пределах допусков евростандарта.

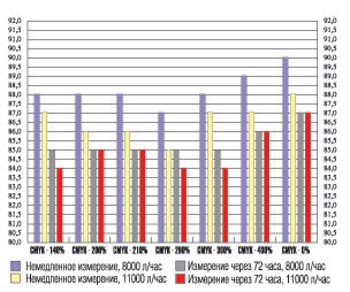

При использовании красок Epple результаты получились в целом похожие на результаты использования красок SunChemical. Также достигнуты хорошие показатели глянца, было отмечено отсутствие принципиальных технологических трудностей. Результаты измерения параметров глянца с использованием красок Epple - на рис. 4.

Обратим внимание, что при использовании гибридных красок не возникают «провалы» лака даже после 72 ч ожидания. При аналогичных условиях ожидания для традиционной УФ-технологии «провалы» лака могут возникать из-за неравномерности высыхания праймера.

Еще ряд вопросов, который нужно было выяснить при проведении тестов, связан с набуханием валиков и офсетных полотен. Совместно с фирмами Bоttcher и Streb были протестированы валы и офсетные полотна из различных материалов. Во всех случаях 4-процентная граница набухания (изменение объема), установленная производителем оборудования КБА и поставщиками материалов для валиков, ни в одном из случаев не была превышена. Это свидетельствует о возможности применения стандартного покрытия валиков.

Набухание стандартных офсетных полотен также не было установлено. Измерения показали, что величина набухания поверхности полотна не превышает 0,02 мм. Это находится на уровне верхней границы допуска для стандартной офсетной печати (он составляет 0,012-0,02), тем не менее, его можно считать допустимым для использования.

Таким образом, мы делаем вывод, что поведение гибридных красок в процессе печати позволяет использовать стандартные покрытия валиков и стандартное офсетное полотно. Кроме того, смывочное средство для валиков для гибридных красок, разработанное фирмой Epple, показало хорошие результаты смывки при работе на стандартных валиках и офсетном полотне.

Во-первых, существует затратный фактор. Стоимость гибридных красок в настоящий момент приблизительно равна стоимости УФ-красок и, соответственно, по оценкам специалистов, в два-три раза превышает стоимость обыкновенных красок.

Кроме того, существует и ряд технологических факторов, которые еще предполагается решить.

Разработки ведутся по направлениям:
• пантоны для гибридных красок (пока имеется далеко не весь спектр цветов);
• металлизированные пантонные краски;
• гибридные краски для печати на пластиковых материалах;
• краски, предназначенные для печати с переворотом.

Однако новая технология, бесспорно, заслуживает самого пристального внимания. Ее появление еще раз доказывает, что полиграфия - отрасль динамично развивающаяся, и в ней регулярно происходят все новые и новые технологические усовершенствования. Появление гибридной технологии способно в ближайшее время сделать УФ-лакирование массовой и доступной технологией. Правда, она тогда может выйти из моды.
