Владимир Трунов,
В обтяжку
Говоря о термоусадочных рукавных этикетках, все почему-то рассматривают их, в первую очередь, как декоративный элемент (эффектный, но не самый дешевый вариант оформления продукции). Действительно, термоусадочная этикетка применяется в настоящий момент в пивобезалкогольной, ликероводочной, винодельческой, молочной, масложировой, парфюмерной и фармацевтической отраслях промышленности для декорирования продукции, расфасованной в стеклянную или пластиковую тару. Оформленные ей товары позиционируются как дорогие и качественные, с гарантией подлинности.
В этом материале хотелось бы взглянуть на термоусадочную этикетку как на функциональный элемент упаковки, который, благодаря своим полезным свойствам, в скором времени завоюет значительную долю упаковочного рынка.
Этикетки изготавливаются из полипропиленовой (ПП), поливинилхлоридной (ПВХ) или полиэтилентерефталатной (ПЭТ) пленок. Материалы известны, их свойства изучены, казалось бы, до мельчайших подробностей, и в России производство ПВХ, ПП, и ПЭТ-пленок осуществляется без каких-либо существенных проблем, кроме, разве что, сырьевой (получить российскую пленку с качеством на уровне мировых стандартов из российского сырья практически нереально).
Однако на самом деле каждая из импортных пленок представляет собой сложейшую композицию из нескольких слоев, обладающих уникальными свойствами. Компаний, владеющих секретом изготовления материала, в мире не так много, и, естественно, они готовы поделиться любой информацией, кроме непосредственно технологии изготовления и состава материалов. Известно, что рекомендуемая толщина пленки 35...60 мкм, этикетки поставляются в рулонах с поперечной перфорацией, имеют термоактивный слой и, как правило, покрыты УФ-лаком.
Термоусадочная этикетка - одна из самых «демократичных». Она уравнивает в возможностях стекло, металл и пластик, скрывает недостатки и подчеркивает достоинства
Степень усадки пленки выбирается в зависимости от формы и размеров упаковываемых изделий и составляет, например, для ПВХ: 35-58% в поперечном направлении и 0-5% - в продольном. Ввиду того, что поведение материала при нагреве предсказать сложно, толщина пленки и температурный режим подбираются, как правило, экспериментально. Вот, пожалуй, и все, что мы знаем о них в данный момент.
Скорее всего, у Вас начало складываться впечатление, что овчинка не стоит выделки - оборудование дорогое, пленку придется везти из-за рубежа, этикетка увеличивает цену продукции, в среднем, на 1,5 рубля.
Это не означает, что мы призываем всех бежать и покупать дорогостоящее оборудование. Но на Западе умеют считать каждый цент, поэтому за бесприбыльное дело не взялись бы. Конечно, все новое кажется сложным и стоит дорого, но красота и функциональность, в конечном итоге, перевешивают.
Здесь намеренно не внесено предыскажение. В бутылке как бы отражается циферблат реальных часов
Стаканчик сложной формы. Альтернативу термоусадке в данном случае найти сложно Но даже это не главное. Многие товары, несмотря на смену дизайна, упаковываются традиционно, что не всегда устраивает современного потребителя. Ряд технических открытий теперь уже прошлого века кардинально изменил систему критериев оценки, образ жизни, представление об эстетике. Термоусадочная этикетка, как новое направление, пришлась очень кстати, поскольку позволила изменить (иногда практически до неузнаваемости) привычные вещи.
Для нанесения термоусадочных этикеток выпускаются различные машины, принцип действия которых сходен. Как уже говорилось выше, основная сложность состоит в изготовлении самой этикетки, в то время как принцип работы оборудования довольно тривиален. Нюансы заключаются в совершенстве системы контроля процесса, плавности хода ленты, точности временного согласования операций.

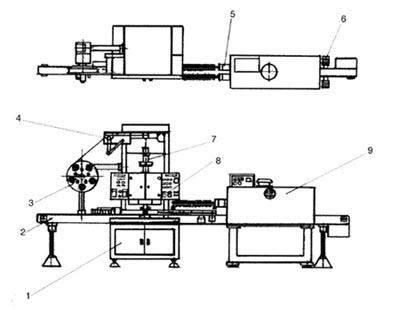

Принципиальная схема машины для надевания и усаживания этикеток Если рассматривать конструкцию менее детально, то можно разделить оборудование на машину, надевающую этикетку 1, самоприводный транспортер 2 и термоусадочный канал 9.
Этикетка из рулона 3 устройством для размотки 4 (задает направление движения ленты, центрировку и натяжение) передается к механизму образования цилиндра этикетки 7. Разматывание пленки осуществляется с помощью электродвигателя постоянного тока, управляемого электронной схемой, обеспечивающей точность шага подачи пленки, а также плавный пуск и останов ее движения. Останов пленки происходит по сигналу кодового или фотодатчика, срабатывающего на метку, нанесенную на пленку. Механизм образования цилиндра этикетки 7 состоит из формирующей трубы, диаметр которой выбирается в зависимости от диаметра тары. В верхней части трубы на винтах крепится развертывающее устройство в виде воротника. Программное обеспечение перемещения и обрезки этикетки, ее доталкивания до дна бутылки (заданного уровня), отслеживание наличия бутылки и этикетки, поддержание оптимальных параметров скорости и температуры усадки осуществляется электронными устройствами 8. Бутылки, перемещаясь по транспортеру 2, делятся шнеком-делителем и поступают под устройство надевания термоусадочной этикетки 7. Этикетки из рулона 3 через систему ориентирующих роликов 4 подаются в устройство формирования цилиндра этикетки 7, где протягиваются приводными роликами, сообщающими направление вдоль цилиндра. Благодаря системе контроля, подача этикетки осуществляется только при наличии бутылки. Сформированная этикетка надевается на тару и доталкивается щетками до заданного уровня (расстояния до дна). Вращающийся нож обрезает этикетку по высоте в соответствии с заданным размером. Точность операции обеспечивается электронным устройством. После этого бутылка продвигается к термоканалу 9, где обдувается горячим воздухом. До входа в канал этикетка фиксируется на бутылке с двух сторон потоком горячего воздуха, выходящего из двух фенов 5 через щелевидные каналы. В начале печи происходит обтяжка «чулка» на бутылке воздушным потоком температурой 150-300°С, а в конце - 400-500°С (от фенов 6). Средняя величина усадки 60% по ширине (диаметру бутылки) и 3,5% по высоте.
|
|||||||||||
