Процесс допечатной подготовки издания сложен, трудоемок, но по-своему увлекателен. Между замыслом автора и готовой книгой лежит множество этапов, каждый из которых достоин внимательного рассмотрения. Мы сегодня остановимся на процессе растрирования подготовленных публикаций, но не на самом процессе, а на устройствах, с помощью которых он осуществляется — Raster Image Processor — растровых процессорах, или сокращенно — RIP.

Найти общий язык между компьютером и ФНА помогает RIP. Именно он преобразовывает данные в набор команд, понятный для фотонабора. Однако сегодня используемый в прошлом большой железный ящик заменило специальное программное обеспечение. Что будет дальше?

В те недавние времена, когда компьютерная техника только начинала завоевывать себе место под солнцем в полиграфии, под растровым процессором подразумевали некое устройство, способное понять один единственный формат представления данных и преобразовать этот формат в набор команд, понятный для исполнения одному, жестко заданному фотонаборному устройству, для которого этот RIP и был изготовлен. Форматов представления данных было великое множество, так же много было и растровых процессоров, способных эти форматы понять. То, что мы сейчас называем RIP, конструктивно представляло собой или электронную плату внутри фотонаборного автомата, или большой железный ящик с электронными платами внутри, соединенный с экспонирующими устройствами интерфейсным кабелем. В 1985 г. фирма Adobe объявила о создании нового языка программирования — PostScript, оптимизированного для одновременного представления как графических данных, так и текстовой информации. Язык оказался удачным, на него обратили внимание многие производители программного обеспечения и различных печатающих устройств. В том же году фирма Apple выпустила первый растровый процессор для языка PostScript, а немного позднее компания Linotype Hell предоставила вниманию публики первый в истории полиграфии высоколиниатурный PostScript RIP. С тех пор прошло время, язык PostScript стал стандартом для полиграфистов, никто уже не вспоминает старые форматы представления данных, вышедшие из повсеместного употребления, и слово «RIP» практически всегда является синонимом словосочетания «PostScript RIP».

Сегодня растровый процессор — не обязательно большой железный ящик, соединенный с выводным устройством интерфейсным кабелем. Техника со времен первых RIP’ов шагнула вперед, и сейчас в роли растрового процессора может выступать и специально написанное программное обеспечение, и сочетание программно-аппаратных средств и — очень редко — чисто аппаратный RIP. Кроме простого преобразования данных из формата PostScript в набор команд, понятный некоему выводному устройству, растровые процессоры в настоящее время выполняют ряд дополнительных функций.

О том, что же такое RIP сегодня, и пойдет далее речь.

Сергей Лазуткин,
руководитель сервисного центра «Комлайн»

Следует заметить, что растровые процессоры в настоящее время используются не только в сочетании с фотонаборными автоматами, но и, в не меньшей степени, в комплексе с другими устройствами, предназначенными для вывода высококачественных полноцветных изображений, такими, как, например, цветные копировальные аппараты или широкоформатные плоттеры. В тех областях полиграфии, где используются эти устройства, общее удорожание комплекса аппаратуры (из-за добавления в технологическую цепочку еще одного, порой, весьма недешевого компонента) оправдывается улучшенным качеством воспроизведения цвета принтером и расширенными возможностями управления цветом в такой системе. Однако в одной статье рассмотреть все многообразие растровых процессоров и сочетание их с разнообразными выводными устройствами попросту невозможно, поэтому мы ограничимся только одной областью применения растеризаторов, исторически наиболее «древней» и сложившейся, а именно — связкой RIP–фотонаборный автомат.

Зачем нужен RIP?

Рассмотрим для начала подробнее те общие проблемы, которые стоят практически перед любым растровым процессором, и которые каждый из них должен уметь решать.

Во-первых, это проблема сокрытия от пользователя, неискушенного в технических тонкостях, особенностей данного фотонаборного автомата. С помощью программных средств RIP’а связка «растровый процессор–фотонаборный автомат» представляется верстальщику или дизайнеру обычным печатающим устройством, обладающим, как и любой другой принтер, стандартным набором характеристик. К таковым относятся, например, максимально возможное разрешение печати, максимальный формат выводимого изображения и т. д. Все остальные характеристики, как, скажем, текущая величина экспозиции лазером фотоматериала, направление и тип развертки, параметры компенсации нелинейности и др. для неспециалиста не важны. Он не должен вмешиваться в эти операции.

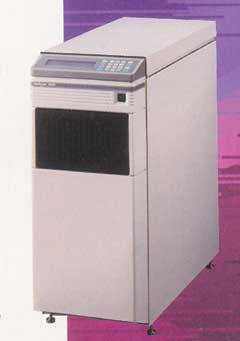

Рис. 1. Аппаратный RIP

Следующая задача, которая стоит перед растровым процессором, — обеспечение взаимодействия оператора фотонабора с фотонаборным автоматом. Действительно, верстальщик совсем не обязан знать о тонкостях построения ФНА, но это не значит, что фотовыводное устройство не нужно время от времени проверять и настраивать. Обеспечить оператора ФНА возможностью эффективного контроля и комфортного управления фотонабором — задача совсем не тривиальная, и далеко не все производители RIP’ов справляются с ней одинаково успешно. Во времена «железных» растровых процессоров даже такие простейшие функции, как определение количества пленки в экспонирующем устройстве выполнить было непросто.

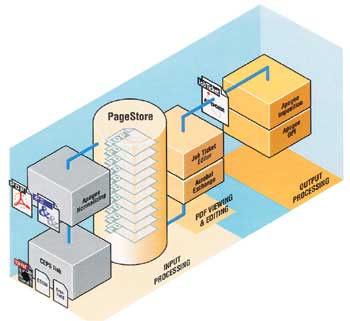

Авторская справка Agfa Apogee Workflow Agfa Apogee Workflow — это комплекс программ для управления допечатными процессами, основанный на использовании файлов формата PDF. Что представляет из себя современная система управления рабочими потоками в допечатных процессах, рассмотрим на примере системы AGFA Apogee. Первая ее возможность — она работает в стандарте PDF. Поскольку документы в стандарте PDF более строги в построении, надежность их обработки многократно выше, чем у обычного PostScript-файла. При этом их объем за счет оптимизации, как правило, существенно меньше, поэтому и обработка происходит намного быстрее. В настоящее время большое количество программ для допечатной подготовки имеют возможность создавать документы в формате PDF. Однако если есть желание работать в традиционном PostScript, то такая возможность тоже имеется. Интересно, что для этого документ в формате PostScript после попадания в систему превращается в PDF. AGFA Apogee, на самом деле, растровым процессором не является, но, с точки зрения пользователя, вся система Apogee представляет собой средство превращения документа, созданного в программе верстки, в фотоформу или печатную пластину. Таким образом, Apogee можно рассматривать как «современный растровый процессор». Окно промотра спуска плос в AGFA Apogee Архитектурно система состоит из трех основных модулей, каждый из которых выполняет серию задач. Рассмотрим их по отдельности. Apogee Pilot. В основную задачу этого модуля входит превращение всей поступающей информации в проверенный и обработанный системой PDF-файл. В процессе этой обработки проверяется содержимое файла на отсутствие ошибок, наличие нужных шрифтов, необходимых дополнительных полей под обрезку (bleed) и др. Многостраничные документы разделяются на отдельные полосы (такова архитектура системы). Из PDF-документа удаляются лишние элементы (интерактивные ссылки, гипертекст, комментарии и т. д.) Если на вход системы подаются файлы в других форматах (обычный PostScript, TIFF/IT, CT/LW и др.), то они сначала преобразуются в PDF, а затем уже обрабатываются. Этот процесс называется в системе «нормализацией». «Нормализованные» PDF-файлы отправляются на хранение на диски системы, после чего они становятся так называемыми Digital Master, то есть как бы оригиналом для дальнейшей работы. Интересно, что эти файлы можно в любой момент просматривать и редактировать при помощи стандартных средств работы с PDF (Adobe Acrobat Exchange или EnFocus PitStop). В момент «нормализации» файлов происходит и обработка Job Tickets, если они содержатся в составе файла. Причем система позволяет редактировать Job Tickets или создавать новые. Есть и ряд особенностей использования Job Tickets: если система регулярно обрабатывает однотипные задания (например, регулярно выводится один и тот же многостраничный журнал, печатаемый одним и тем же способом), то Job Ticket достаточно создать один раз. При этом в него прописываются все необходимые данные об издании: спуск полос, треппинг, тип цветоделения, способ растрирования, тип дальнейшей обработки и т. д. После чего все дальнейшие операции будут проведены автоматически. Структурная схема AGFA Apogee Спуск полос издания и вся обработка происходит путем преобразования одного PDF-файла в другой. Это позволяет на любом этапе сохранять наглядность процесса: можно, например, увидеть результаты треппинга. Для этого достаточно использовать обычный Acrobt Reader. При этом средства системы позволяют редактировать полученный PDF, например, заменить полосу (или даже строку) с обнаруженной ошибкой, не прибегая к новой генерации файлов в программе верстки или повторному созданию спуска полос. Еще одной интересной особенностью модуля Apogee Pilot является возможность получения на выходе как полностью обработанного PDF, готового к передаче на RIP, так и вновь созданного PostScript-файла, что позволяет в свою очередь передавать такие спуски любому RIP’у любого производителя. Apogee PDF RIP. Представляет собой обычный программный PostScript 3 RIP, позволяет использовать все растровые библиотеки Agfa и имеет встроенные процедуры обработки треппинга. Из его интересных возможностей можно отметить просмотр отрастрированных заданий и преобразование цвета на базе ICC-профилей. Выходные данные могут передаваться либо напрямую в вывод, либо на специальное устройство управления выводом — Apogee PrintDrive. Apogee PrintDrive. Предназначен для управления передачей отрастрированных данных (битовых карт) на выводные устройства. Битовые карты (файлы в формате PIF — Print Image File) могут поступать на PrintDrive с нескольких растровых процессоров. Полученные данные (они называются в системе «цифровыми пленками» — Digital Films) можно просмотреть и «смонтированы», система позволяет в последний момент перед выводом их корректировать (например, заменить полосу в большом спуске, если она отрастрирована отдельно). PrintDrive позволяет также выводить подготовленную к экспонированию «цифровую пленку» на плоттер для окончательной проверки. В зависимости от используемого плоттера может получаться либо цветопроба, либо оценочный оттиск. Еще одной важной функцией PrintDrive является возможность импортировать и размещать на электронном «монтаже» данные, полученные с CopyDot-сканера. Все это — лишь небольшая часть возможностей системы. Важно то, что система позволяет полностью автоматизировать процесс вывода сложных документов. В задачи оператора теперь входит подготовка соответствующих описаний процесса обработки заданий (составление Job Tickets). Это процесс непростой, и здесь важна очень высокая квалификация. Незамеченная вовремя маленькая ошибка может принести огромные убытки в дальнейшем. Окно контроля растровой структуры в AGFA Apogee Сравнительно недавно появилась новая версия системы — Apogee Series 3. В нее включены новые модули, например, Apogee Create, основная задача которого — создание нового стандарта управления рабочим потоком в полиграфическом производстве — Portable Document Ticket Format (PJTF). В дополнение к этому система может работать с новым стандартом CIP4, построенном на формате данных JDF (Job Defenition Format). Дополнительно в состав системы вошел модуль Apogee InkFlow, позволяющий автоматизировать настройку красочного аппарата печатной машины с использованием данных, получаемых через CIP3.
