Современные программные средства допечатной
подготовки упаковочной продукции

Константин Кучеренко,
компания VIP Systems

Обычно для разработки упаковочной продукции используется то же самое программное обеспечение, что и при макетировании буклетов, книг и журналов. Это пакеты верстки, различные программы растрового и векторного дизайна. Часто дизайнер, разрабатывающий упаковочную продукцию, сталкивается с трудностями, которые можно преодолеть, только затратив много времени или упростив макет в поисках компромиссов. Дело в том, что изготовление упаковки и этикетки имеет ряд особенностей, отличающих его от обычной полиграфии.

Специфика упаковочного дизайна

Во-первых, при печати упаковки часто пользуются красками, отличными от стандартной палитры CMYK. Применять так называемые «пантоны» вынуждает желание заказчика получить яркие насыщенные тона, контрастно выделяющие его продукцию на прилавке. Кроме того, использование альтернативных красок позволяет иногда сократить число краскопрогонов и удешевить печать. Немалое значение имеет и гарантированная устойчивость «пантонных» красок к цветовым отклонениям, что особенно важно для гигантских тиражей, типичных для упаковки и этикетки. Коробка шоколадных конфет, напечатанная с помощью коричневой краски, никогда не приобретет зеленого или розового оттенка. При дизайне упаковки часто необходимо не просто использовать альтернативные краски, а осуществить цветоделение растрового изображения по этим краскам. Эта задача обычно не решается стандартными дизайнерскими средствами. Например, Adobe PhotoShop позволяет создавать файлы, включающие цветовые каналы с «пантонами», однако не позволяет осуществить по ним цветоделение.

Некоторые инструменты ColorTone не имеют аналогов в других программах обработки растровой графики

Вторая важная особенность упаковки - специфические требования к треппингу. При огромных тиражах, часто с применением картона и сложных типов бумаги, трудно добиться идеального совмещения красок, поэтому приходится устанавливать значительную ширину перекрытия красок у соседних разноцветных объектов изображения. Особенно актуально это во флексографии. Стандартные средства треппинга, встроенные в известные пакеты верстки и программы RIP для выводных устройств, обычно работают слишком примитивно и грубо. Зачастую дизайнер при использовании Adobe Illustrator, CorelDraw и др. вынужден рисовать цветовые наложения вручную, поскольку только так удается добиться результата, приемлемого в технологическом и эстетическом плане. Эта рутинная работа часто отнимает много времени и не имеет отношения к собственно дизайну.

Одна из задач, постоянно возникающих при разработке упаковки и этикетки - плотное и эффективное размещение многократно повторенного готового макета на поле печати. Все, кто этим занимался хотя бы раз, хорошо помнят, какое количество вычислений приходится проделать, чтобы оптимально разместить макет с учетом его формы и размера, необходимого тиража, формата бумаги, особенностей высечки и другой послепечатной обработки. Параллельно обычно возникает задача конструирования шаблона для изготовления высекального штампа. При изменении формы или размера макета приходится заново проделывать все эти ручные операции.

Все эти задачи, хотя бы частично и не очень удобно, но в принципе выполнимы с помощью распространенных программных дизайнерских средств. Однако, есть ряд специфических проблем, для эффективного решения которых необходимо располагать специализированным программным обеспечением. Основная из них - разработка собственно конструкции упаковки. Форма упаковки является не менее важным рекламным фактором, чем цветовое оформление. Специальный программный продукт поможет решить сразу две задачи. Во-первых, он может содержать в себе обширную базу популярных конструкций, давно применяемых в мире. Использование этой базы даст возможность резко ускорить разработку стандартных типов коробок или пакетов, избежать ошибок в раскрое. Во-вторых, программа поможет сконструировать новую форму упаковки. При этом автоматически будет рассчитан раскрой с учетом толщины и свойств материала, особенностей нанесения клея и т. д. Удобна возможность предварительного просмотра с использованием 3-D графики.

Вторая проблема, которую сложно решить с использованием стандартных приложений - нелинейная деформация макета с целью нанесения изображения на предметы криволинейной формы: бутылки, банки, флаконы, пластиковые коробки и т. д. Это сложная математическая задача, включающая трансформацию векторной и растровой частей изображения, также требует применения специализированного ПО.

Если дизайнерская фирма постоянно разрабатывает упаковку и имеет значительные объемы заказов, то при использовании стандартных дизайнерских средств появляются дополнительные проблемы: неудобно хранить разработанные ранее макеты, находить их, быстро видоизменять. Для этого требуется специальное ПО.

Таким образом, перед компанией, постоянно работающей на рынке упаковки, рано или встает необходимость приобретения специализированного ПО.

Пакеты программ для упаковки и этикетки

В отечественной полиграфической прессе не раз был описан программный комплекс ArtPro бельгийской фирмы Artwork Systems. В данной статье мы хотим познакомить читателя с решениями, предлагаемыми для разработки упаковки и этикетки компанией Esko-Graphics. Несмотря на огромные возможности этого ПО, продукты компании пока мало известны отечественному дизайнеру. Esko-Graphics предлагает обширный набор разноплановых программ для организации интегрированной среды, комбинирующей все аспекты структурного дизайна, графического дизайна и изготовления упаковки.

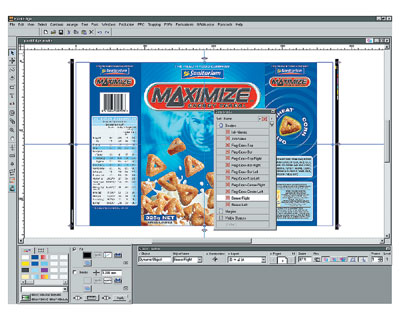

Пакет PackEdge позволяет правильно расположить изображение с учетом окончательного вида упаковки

DeskPack. Пакет представляет собой набор дополнительных программных модулей к популярной программе Adobe Illustrator (AI). Он состоит из следующих компонентов: boostX - набор дизайнерских инструментов для создания упаковки, включает инструменты работы с пантонными красками и создания библиотеки смесевых красок, checkX обеспечивает соответствие параметров упаковки заданным технологическим требованиям, trapX - специализированный модуль интеллектуального треппинга. Это не просто модуль, подключаемый к AI, а специальная система, организованная по принципу «клиент-сервер», где клиентская часть содержит только встраиваемый в «Иллюстратор» интерфейс, а серверная работает на отдельном мощном компьютере и производит все необходимые вычисления.

DeskPack можно назвать стартовым решением, которое, тем не менее, позволяет профессионально разрабатывать упаковку. Основное его преимущество -возможность работать в привычной среде AI. Невысокая стоимость продукта позволяет повысить качество и производительность труда без значительных затрат на специализированное ПО. DeskPack совместим с AI 9 и 10 для MacOS 9.1, 9.2 или 10.1. Серверная часть модуля треппинга может быть установлена на стандартном PC-совместимом компьютере, работающем в среде MS Windows 2000 Server. DeskPack позволяет одновременно работать на трех рабочих станциях с конкурентным доступом к одному серверу.

Модуль Connection позволяет проверить дизайн, сделать электронный монтаж и записать инфомацию в нужном формате

ColorTone - продукт, предназначенный для работы с растровой графикой. Это единственный профессиональный пакет такого назначения, работающий на PC под управлением Windows NT. Программа дает оптимальный набор инструментов для цветокоррекции, ретуширования и цветоделения изображений.

ColorTone не столь универсален, как, например, Adobe Photoshop, но содержит специальные функции, отсутствующие в этом пакете. ColorTone дает возможность полноценной работы с пантонными цветами, в том числе и цветоделения по пантонам. Любое изображение можно оптимальным образом разложить по любой палитре цветов (конечно, в пределах возможного). Например, можно добавить к набору CMYK дополнительные цвета, не воспроизводимые в стандартной палитре (обычно это ярко-синий, оранжевый и ярко-зеленый), и тем самым расширить цветовое пространство. Можно, наоборот, пересчитать изображение с использованием меньшего количества цветов или совсем заменить базис разложения. Например, упаковка для кофе обычно печатается несколькими пантонами коричневых и золотистых оттенков. Поэтому очень удобно осуществить цветоделение фотографии кофейных зерен с использованием тех же красок. Это позволит удешевить производство упаковки, а также гарантированно «попасть в нужный цвет» при печати. Для снижения расхода краски возможно использование различных UCR/GCR-моделей.

Модуль Builder позволяет использовать как стандартные раскрои, так и новые, импортируемые из StyleMaker

Программа содержит ряд фирменных автоматических интеллектуальных функций для преобразования изображения, которых также нет в общераспространенных программах растровой графики. При коррекции цвета интеллектуальный интерфейс-подсказка автоматически определяет участки изображения, нуждающиеся в коррекции. Сложная функция улучшения динамического диапазона автоматически производит независимую настройку различных участков изображения. Важная для упаковочного производства возможность - специальное цветоделение под флексографию. Исходное изображение пересчитывается так, чтобы его восприятие глазом не менялось, а диапазон изменения чисел в каждом из каналов находился в ограниченных пределах, например 10–90%. Пересчет каждого происходит также независимо, что невозможно автоматически осуществить в Photoshop.

Кроме фирменного формата GRS, используемого компанией Esko-Graphics, пакет поддерживает стандартные: TIFF, EPS, DCS, PSD.

Модуль Artmaker необходим для совмещения графического дизайна с раскроем

PackEdge - основная программа, предлагаемая Esko-Graphics для окончательного дизайна изображения упаковки или этикетки. В каком-то смысле это аналог программ верстки и векторной графики, но с функциями, предназначенными для профессионалов упаковки.

Пакет устанавливается на ПК с Windows 2000 и может использоваться как независимо, так и в связке с другими программными продуктами Esko-Graphics. В последнем случае достигается максимум возможностей, поскольку все программы используют единую систему управления цветом Kaleidoscope и единый графический формат GRS, через который можно передавать сложную информацию о взаимодействии красок, линиатуре и видах растра отдельно для каждого графического объекта, что может использоваться при выводе на форму. PackEdge позволяет создавать этикетки и раскрои коробок с использованием CAD-форматов: Esko-Graphics ArtiosCAD, CF2, DXF и HPGL, Adobe Illustrator. Импортированный контур раскроя может быть при необходимости тут же отредактирован. PackEdge позволяет создавать новое изображение с помощью большого числа графических инструментов и импортировать графику в формате композитного или цветоделенного PostScript, EPS, PDF, Illustrator AI, TIFF, DCS2 и, естественно, «родные» файлы GRS. При этом сохраняется возможность редактирования текста, даже если импортированный файл был в формате PostScript. При импортировании возможна «раскладка» изображений по разным уровням, втягивание имиджей и текста в заданные форматы и окна, в том числе произвольной формы, трансформация для последующей печати на термоусадочные материалы. PackEdge позволяет манипулировать пантонными цветами с возможностью смешивания их в любых соотношениях. Важная функция - возможность нелинейной трансформации изображения для последующего нанесения на кривые поверхности. Для этого система позволяет вводить информацию о форме объекта. Получившуюся бутылку, банку или коробку можно просмотреть в 3D-формате VRML. PackEdge умеет смягчать края изображений с созданием эффекта «размытости» как растровых и векторных изображений, так и их комбинации. Программа имеет полноценные интеллектуальные функции треппинга, позволяет создавать штрихкоды, оптимизирует PostScript, дает возможность наносить сигнатуру и метки приводки, создавать так называемые «умные» метки, которые автоматически отображают в печати параметры макета. PackEdge самостоятельно позволяет выводить работу на принтер, фотонабор, CtP для флексографской или офсетной печати.

ArtiosCAD - программа для разработки конструкции упаковки. Вообще говоря, это самостоятельный мощный пакет, который может быть использован отдельно от других приложений Esko-Graphics.

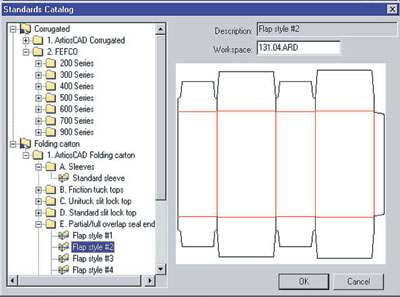

Созданные в StyleMaker раскрои могут быть добавлены в библиотеку стилей

ArtiosCAD позволяет конструировать любые виды упаковки из различных материалов, а также изготавливать оснастку для изготовления высекальных форм. ArtiosCAD состоит из нескольких программных модулей, организованных в разветвленную структуру.

Connection является базовым компонентом любой конфигурации ArtiosCAD и позволяет тем дизайнерам упаковки, которые ее не создают и не меняют ее дизайн, подключаться к системе, открывать работы, проверять их и отправлять на вывод. Connections позволяет открывать подготовленные в ArtiosCAD раскрои упаковки, делать электронные монтажи, открывать трехмерные изображения упаковки. Открытый файл может быть распечатан на принтере или отправлен непосредственно на режущий плоттер для изготовления оснастки штампа. При изготовлении образцов упаковки в Connections оператор может выполнять тонкую настройку раскроя с учетом правил изготовления высекальных форм, в частности, высекания в углах во избежание зацепов при сборке упаковки.

Главная задача модуля Layout - оптимально разместить раскрои

Builder позволяет в считанные секунды на базе библиотеки упаковочных раскроев и стилей создать новый раскрой для упаковки из картона или гофрокартона. Библиотека может пополняться новыми стилями из StyleMaker. Connection и Builder в большинстве случаев дают все возможности, которые требуются от CAD-систем для разработки упаковки, если, конечно, не создавать какую-то принципиально новую конструкцию. Библиотеки содержат все распространенные в мире типы раскроя. Стандартные стили очень просты в использовании, а: разветвленная справочно-информационная система позволяет задать основные параметры, на основании которых все остальные рассчитываются автоматически.

Designer - это модуль для создания новых раскроев. В комбинации с Builder он позволяет добавлять новые элементы или изменять геометрию раскроев выбранного стиля. После создания раскроя в Designer можно задать запечатываемые участки и участки выборочной лакировки несколькими щелчками мыши для обработки оформительского дизайна и форм для лакирования с помощью модуля DieMaker.

StyleMaker позволяет создавать настраиваемые раскрои упаковки с использованием любого из инструментов ArtiosCAD. Параметры формы и размеров могут задаваться в виде переменных, количество которых может быть неограниченным. Мощный программный инструмент Rebuild Playback автоматически разбирает порядок и последовательность действий конструктора-дизайнера раскроя, создавшего анализируемую упаковку. Этот инструмент позволяет понять логику создания раскроя и упрощает внесение изменений.

Изготовление высекальных форм можно ускорить с помощью модуля DieMaker

При создании корпоративной библиотеки стилей упаковки каждый стиль должен сопровождаться самодокументированием того, какие параметры могут использоваться и какие нет для конкретного стиля. Такое документирование обеспечивает специальный модуль Advanced StyleMaker. Использование созданного стиля становится доступным множеству других пользователей с разным уровнем профессиональной подготовки. Графический редактор позволяет задавать алгоритмы вычисления параметров по умолчанию. Например, размеры клапана для нанесения клея могут высчитываться автоматически на основании задания длины и ширины стороны коробки в виде рекомендованных минимальных и максимально возможных размеров клапана. Конструктор-дизайнер может принять предлагаемые программой размеры или задать свои.

Information Enhancement оснащает среду ArtiosCAD дополнительными инструментами управления информацией. Для этой цели создаются различные фильтры, позволяющие сортировать информацию о стилях, раскроях, оформлении, заказчиках и другую информацию собранную в банке данных.

Информация, полученная с помощью Cost/Estimating, выводится в виде отчетов

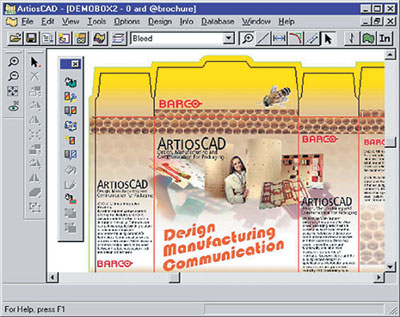

ArtMaker - собственный модуль графического дизайна системы ArtiosCAD, который позволяет изготавливать и совмещать графическое оформление с готовым раскроем упаковки. Раскрой упаковки является отправной точкой для графического дизайна с помощью ArtMaker. Возможна и обратная последовательность действий. Например, первоначально создается графический дизайн, а затем модуль AutoTrace создает соответствующий ему геометрический раскрой. Использование опции трехмерной «сборки» упаковки позволяет проверить соответствие графического дизайна раскрою на каждой стороне поверхности упаковки. Файл с трехмерной «сборкой» можно отправить заказчику по электронной почте, и заказчик может сам сфальцевать, собрать и разобрать проектируемую упаковку. Часто один и тот же раскрой используется с различным дизайном. Например, один раскрой упаковки может использоваться для ванильного, шоколадного или клубничного мороженого.

Каждый заказчик упаковки и каждый пользователь CAD-системы хочет как можно быстрее увидеть трехмерное изображение упаковки вместе с оформительской графикой. Это позволяет очень быстро позволяет сделать модуль Artios3D.

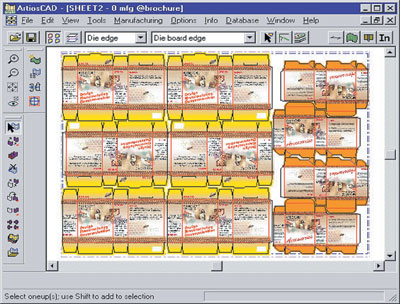

ArtiosCAD Layout предназначен для клонирования готового раскроя и создания монтажа для изготовления высекального инструмента. С помощью мыши можно на одном печатном формате разместить несколько различных раскроев для максимально полного заполнения листа. В случае необходимости Layout вычисляет координаты позиций единичных раскроев на листе и формат самого листа. Layout автоматически учитывает тип картона или бумаги, сторону, направление бумажных волокон, направление движения. Раскрой автоматически позиционируется на листе с учетом параметров материала.

Так выглядит работа в программе Esko-Graphics Plato

ArtiosCAD Intelligent Layout представляет собой программу оптимизирования раскроя упаковки и размещения на листе с точки зрения снижения производственных расходов. После задания модели печатной и высекальной машины и тиража для каждого варианта графического дизайна программа предлагает несколько оптимизированных вариантов на выбор. Оператор может поставить в соответствие каждому из вариантов перечень правил-ограничений в печати или обработке. Вместе с модулем Cost/Estimating программа Intelligent Layout принимает во внимание все расходные статьи и высчитывает расходы для определения оптимального варианта. Оператор сравнивает калькуляции расходов на печать и высечку каждого варианта и выбирает оптимальный. Выбранное решение готово к производству. В некоторых случаях не существует оптимального решения, позволяющего выполнить заказ, размещая раскрои на одном листе. Тогда программа комбинирует на одном листе два разных заказа.

База данных ArtiosCAD регистрирует все версии графического оформления, использованные для каждого раскроя. Печатался уже в прошлом этот мотив? Какая именно версия графического дизайна использовалась в последний раз для этого заказчика? Ответы на подобные вопросы быстро находятся с помощью базы данных.

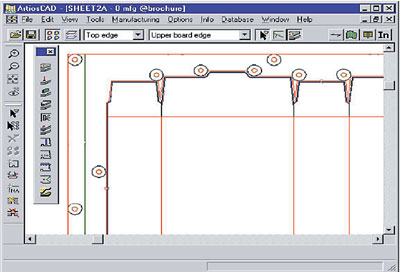

DieMaker позволяет быстро изготавливать высекальные формы и формы для выборочной лакировки: определяются края ножей, их балансировка, рассчитываются отверстия под монтаж ножей. Функция Autorepeat следит за тем, чтобы высекальные формы для одного и того же раскроя упаковки были одинаковыми. DieMaker использует набор параметров для запоминания самой подходящей из всех возможных конфигураций высекального инструмента. Rotary DieMaker представляет собой программный инструмент для изготовления форм для ротационных высекальных машин.

Cost/Estimating с помощью интеллектуальных алгоритмов производит подсчеты производственных расходов для различные вариантов размещения раскроев упаковки на листе. Для работы модуля необходимо задать параметры расходных статей. Программа делает калькуляцию расходов на подготовку и выполнение заказа в зависимости от тиража для каждой статьи расходов. В частности, рассчитывает расход каждой краски в зависимости от запечатываемой площади. Редактор интеллектуальных алгоритмов позволяет задать производственные параметры для расчетов путем выбора из таблиц. Например, скорость работы офсетной машины задается в зависимости от красочности заказа и тиража. Или степень сложности высекальной оснастки влияет на скорость высекальной машины. Программа может подсчитать расходы в зависимости от тиража, а это часто требуется для подготовки коммерческого предложения на изготовление упаковки. Окончательная калькуляция расходов позволяет увидеть общую стоимость или с разбивкой по статьям расходов.

ReportMaker подготавливает шаблоны отчетов по заказу. Такой отчет может включать раскрой, любой вид собранной упаковки в трех измерениях, цвет, графику оформления, размеры, все параметры калькуляции, любую специфическую информацию из банка данных о заказчике и заказе, логотипы и т. д.

Esko-Graphics Plato - мощный программный инструмент для реализации функции step-and-repeat по размещению на печатной форме макетов этикетки или упаковки. Он позволяет импортировать файлы в форматах CFF, DDES, ArtiosCAD, CFF2, PostScript 3, PDF и др. При изготовлении монтажа принимаются во внимание все особенности, включая параметры step-and-repeat, формат печатного листа, особенности изготовления высекального инструмента, инструмента для выламывания облоя. Plato позволяет учесть особенности изготовления упаковки из картона, высечки этикетки на плосковырубных или ротационных машинах, особенности изготовления гибкой упаковки. Монтаж начинается с задания шаблона, затем следует импорт файлов CAD-файлов раскроя, импорт файлов графического дизайна, задание отступов, полей, клапанов, меток, затем -контроль, пробная печать и экспонирование.

При изготовлении электронного монтажа можно запретить печать на отдельных участках, например, на клапанах для нанесения клея. Plato автоматически создает метки сигнатуры для, например, контроля печати, метки углов, центральные и метки реза, которые автоматически будут изменяться с изменением формата листа бумаги или картона, номера принятой во внимание краски. Esko-Graphics Plato позволяет задать параметры наложений (overlapping) раскроев. После определения правила наложения оно автоматически применяется по всему формату монтажа.

Все чаще в современном упаковочном производстве выполняется печать с оборота. Plato позволяет создать монтаж не только лицевой стороны, но и оборота в полном соответствии друг другу. Esko-Graphics Plato поддерживает любые комбинации красок, позволяет задать линиатуру, угол растра, применить таблицы компенсации растискивания, подсчитать расход краски, задать выборочную лакировку или другой вид отделки.

Возможности компонентов, составляющих ПО Esko-Graphics, в значительной степени перекрываются. Каждый из пакетов вполне может использоваться автономно или в связке с общеизвестными издательскими системами. Такая политика фирмы позволяет разработчику упаковки сконфигурировать систему дизайна, купив только необходимые ему программы. Можно, подобрав, небольшой начальный набор ПО, в дальнейшем добавлять новые дополнительные модули.
