Дмитрий РЕМИЗОВ, к. т. н., компания «Внешмальтиграф»

Сейчас процесс перевооружения полиграфического производства ушел в самые отдаленные уголки России.

Крупные центры, в основном, имеют передовое газетное оборудование, предназначенное для выпуска цветной продукции, а вот в небольших городах такой техники пока еще нет.

Территория нашей страны огромна, добираться до районного центра из многих городов далеко и сложно, тем не менее свои газеты нужны и в небольших населенных пунктах. Когда стали появляться разные периодические издания, потребность малых городов в качественной полиграфии возросла. Ведь читатели хотят видеть печатную продукцию в цвете и получать свежие новости. Так что типографии, выпускающие районные газеты, должны не только отвечать современным требованиям, но и находиться вблизи от потребителя.

Решение такой задачи накладывает жесткие требования к газетной машине. С одной стороны, она должна быть как можно дешевле, поскольку в маленьком городе периодических изданий выпускается немного, тиражи у них небольшие, и, следовательно, окупить оборудование будет сложно. С другой стороны - технологические возможности газетного «агрегата» должны позволять печатать самые разнообразные издания. В связи с этим, особенно важным становится правильный выбор конфигурации оборудования. Рассмотрим этот вопрос подробнее.

Как правило, при построении газетных машин используются секции для печати 1+1, 2+1, 2+2, 4+1, 4+2, 4+4 и 3+0 (рис. 1). Например, 2+1 значит, что через секцию проходит газетное полотно, на которое с одной стороны наносится две краски, а с другой - одна. Различные секции, помимо цифровых, могут иметь и буквенные обозначения. Так, секция 1+1 называется «I», или «H», или «M». Секция 2+1 носит название «Y», 2+2 также может именоваться буквой «H». У разных производителей эти обозначения иногда отличаются. Секции для печати 4+1, 4+2 и 4+4 имеют башенное построение, и они, как правило, буквами не называются.

Возможно последовательное прохождение полотна бумаги через несколько секций: оно может быть как горизонтальным, так и вертикальным. При этом количество наложенных на каждую сторону красок суммируется. Например, если поставить две секции 2+1, то в результате получится продукция красочностью 4+2. Такого же результата можно добиться в секции башенного типа для печати 4+2, которая, по сути, и состоит из поставленных друг на друга секций 2+1. При прочих равных условиях секции башенного типа предпочтительнее, поскольку пробег бумаги в них от нанесения первой краски до нанесения последней меньше, соответственно, натяжение бумажного полотна в разных секциях ровнее, а это позволяет повысить точность приводки. Секция для печати 3+0 имеет один печатный цилиндр, вокруг которого расположены три офсетных. Такая секция не может использоваться сама по себе и, как правило, ее устанавливают в паре с 1+1, в результате чего можно получить продукцию красочностью 4+1. Этот вариант сейчас употребляется редко, поскольку применение двух секций для печати 4+1 нецелесообразно, потому что такую же продукцию можно получить и на одной секции башенного типа 4+1.

Рулонные машины в большинстве случаев используют бумагу шириной 42, 60, 84, 90 и 168 см. Газетные машины, работающие на рулонах шириной 42 или 60 см, используются, как правило, для выпуска продукции объемом четыре полосы формата А3 или восемь полос формата А4. Для выпуска более объемных газет их применение невыгодно. Конечно, такая техника может применяться, однако максимальный формат их продукции будет А3. Выпустить издание формата А2 на них невозможно.

Машины, ориентированные на использование рулона шириной 84 см, в данный момент наиболее распространены. Они позволяют выпускать продукцию форматов А2, А3, А4. С одного рулона на фальцовке получается тетрадка формата А3, состоящая из восьми полос (А2 - 4 полосы или А4 - 16 полос). Получение газет меньшего объема возможно на тех машинах, на которые можно зарядить рулон шириной 42 см. В этом случае получится четыре полосы формата А3. Использование такого размера бумаги оправдано, если требуется получить газету объемом 12 полос А3. Для этого необходимо использовать один рулон шириной 84 см и один - 42 см. В России есть типографии, работающие по такому методу. В отличие от других, машины, использующие рулон шириной 84 см, способны изготовить газету любого формата. Возможный объем газеты на таком оборудовании - от 8 до 80 полос формата А3: в этот диапазон укладываются практически все издания России.

Газетные машины, использующие рулон шириной более 84 см, а особенно рулон двойной ширины - 168 см, предназначены для крупных производств, где продукция изготавливается большими тиражами. Покупка такой техники в районной типографии вряд ли оправдана.

Рулонные машины могут иметь формный цилиндр одинарного или двойного диаметра. С двойным диаметром за один оборот цилиндра на машине делаются две газеты. Обычно такие машины рассчитаны на крупные производства и их приобретение в районных типографиях также нецелесообразно.

Для увеличения количества красок или объема газеты конфигурацию машин можно корректировать, заменяя или добавляя печатные секции. Такая возможность весьма существенна для российских полиграфистов. Ведь при ограниченном бюджете всегда можно закупить «агрегат» в минимальной конфигурации, а затем дополнить его новыми секциями.

Конечно, как и всякий другой товар, предлагаемые на рынке рулонные машины отличаются по качеству изготовления. В советские времена к выбору оборудования относились весьма щепетильно, поскольку закупалось оно большими объемами, и изготовители выбирались после тщательного анализа. В типографиях страны еще со времен СССР известны машины европейского производства, Рыбинского завода и индийской фирмы Manugraph. За последнее время на рынке появилось много новых марок: прежде всего, из той же Индии, представлены также и китайские машины.

Наиболее перспективны для изготовления районных газет машины с шириной рулона 84 см. Они позволят выпускать как местные издания небольшого объема, так и региональные выпуски центральных газет. Как правило, машины для печати в одну или две краски сейчас никому не нужны: они есть еще с советских времен. В большинстве случаев пользуется спросом оборудование, предназначенное для выпуска газет, которые напечатаны полностью или частично в четыре краски.

Рис. 1. Построение печатных секций: а) 1+1; б) 2+2; в) 4+1; г) 4+2

Интересной конфигурацией газетной машины является сочетание секций башенного типа 4+2, 2+1 с горизонтальной проводкой бумаги, одного фальцаппарата и дополнительной рольной зарядки (рис. 3). Эта конфигурация негромоздкая, а потому недорогая. На таком оборудовании можно изготовить четырехкрасочные газеты объемом 8 полос А3 (4 полосы А2 или 16 полос А4), 16 полос А3, из которых четыре полосы (обложка и разворот) будут в четыре краски, восемь полос - в две краски и четыре полосы - в одну краску, а также газету объемом 24 полосы А3 (12 полос А2), где половина полос будет в две краски, половина - в одну.

Возможность выпускать 8, 12 (со вторым рулоном 42 см), 16 и 24 полосные газеты, невысокая стоимость этой конфигурации делает такое построение машины весьма популярным. К примеру, данная техника производства компании Manugraph (в некоторых случаях без дополнительной рольной зарядки) установлена не только в Москве, но и во многих других городах России. Как показывает практика, окупается это оборудование достаточно быстро (в некоторых случаях за год), а дальше типографии начинают увеличивать конфигурации машины.

В последнее время повысился интерес к выпуску газет, полностью отпечатанных в четыре краски. Оптимальный вариант для этого - секция башенного типа 4+4 (рис. 2а). Ее предлагают практически все производители. При прочих равных условиях, лучшие результаты достигаются в машинах, где пробег полотна бумаги от нанесения первой краски до нанесения последней минимален. Полезна и возможность пропустить через секцию башенного типа 4+4 два полотна бумаги, на каждой стороне которых по две краски (рис. 2б).

Крупные производители рулонных машин обычно предлагают различные фальцаппараты. Они могут быть предназначены для фальцевания 2, 4, 6, 8, 10 и даже 12 полотен, и можно изготовить 16-, 32-, 48-, 64-, 80- и 96-полосные газеты формата А3.

Наличие третьего сгиба позволяет выпускать продукцию формата А4. Однако, как правило, для фальцовки с третьим сгибом могут использоваться только два полотна. Получаемая таким образом газета будет иметь объем 32 полосы А4. Существуют фальцаппараты, которые позволяют изготовить 64-полосную газету формата А4, фальцуя четыре полотна одновременно. При покупке машины целесообразно сразу заказать такой фальцаппарат, который бы не ограничивал рост типографии впоследствии. Кроме того, заранее надо учитывать мощность главного двигателя и компрессора машины. Их замена потом может недешево обойтись.

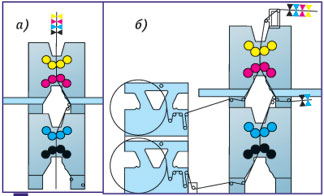

Рис. 2. Печатные секции башенного типа 4+4: а) печать на одном полотне бумаги; б) печать на двух полотнах бумаги

В одной газетной машине возможна установка нескольких фальцаппаратов. В таком случае ее производственные возможности возрастают многократно, позволяя изготавливать несколько газет одновременно или работать со всех секций на один фальцаппарат и получать газету большого объема.

Рулонные машины могут иметь различную степень автоматизации. На рынке есть немало устройств с полностью ручным управлением. Это самые дешевые машины. Их ассортимент за последнее время расширился. На этом оборудовании все делается вручную: включение красочного аппарата, увлажнения, натиска. А после пуска машины печатник и его помощники должны пройти по всем секциям и переключить рычаги. Такое управление неизбежно ведет к увеличению отходов бумаги. К тому же управлять машиной с двумя и более секциями башенного типа вручную затруднительно. В результате увеличение «макулатуры» перевесит всю экономию от дешевой покупки.

Приобретение машины с полностью ручным управлением можно рекомендовать только при ограниченном бюджете типографии - для выпуска газетной продукции, где количество четырехкрасочных полос не превышает восьми.

Следующая степень автоматизации - пневматическое включение и выключение натиска, красочного и увлажняющего аппаратов. Такие машины гораздо проще в управлении и получили самое широкое распространение. Управление приводкой и подачей краски по зонам происходит непосредственно на машине, а вот запустить или остановить газетный «агрегат» можно с одного пульта. Отходы в этом случае в сравнении с механическим вариантом уменьшаются. Опыт использования таких машин показывает, что на них рентабелен выпуск газеты, объем полностью цветных полос (А3) которой не превышает 24.

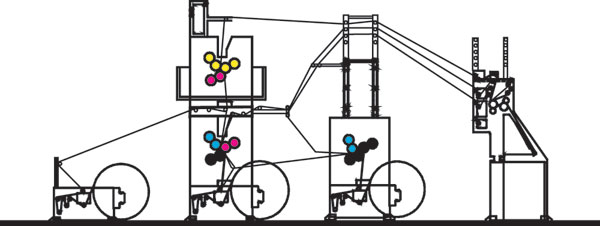

Рис. 3. Одна из наиболее универсальных конфигураций газетной машины

В машинах может использоваться управление приводкой с одного управляющего стола либо с одной сенсорной панели. Такая система особенно удобна на секциях башенного типа, ведь для того, чтобы отрегулировать приводку, не нужно подниматься на второй этаж. Это экономит время, плюс уменьшаются отходы. Сейчас появились модели машин, где эта функция - в числе стандартных.

Кроме того, возможна установка системы автоматической приводки. Принцип ее действия заключается в том, что на форму наносятся специальные метки, которые отпечатываются на бумаге. На выходе устанавливается сканер, который в процессе печати считывает информацию и в случае изменения приводки посылает сигнал на двигатели, управляющие осевой и радиальной приводкой. Они обеспечивают соответствующее изменение. Такая система позволит резко снизить отходы. Рентабельна она будет на газетных машинах, в составе которых две и более секций башенного типа.

Среди опций обычно присутствует и система управления подачей краски и увлажнения. С минимальной конфигурацией она помогает изменять с центрального пульта лишь общее количество подаваемой краски и увлажнения. При больших конфигурациях газетной машины оправдано использование управляющего стола, позволяющего регулировать подачу краски по зонам на всех секциях машины. Подобного рода устройства могут иметь различную автоматизацию, включают встроенный денситометр, сканер для форм, управляющий компьютер, который дает возможность сохранять и воспроизводить все настройки. Управление подачей краски по зонам с одного пульта можно рекомендовать для машин, выпускающих цветные газеты объемом 16 полос и более.

Автосклейка в устройствах, работающих на нескольких рулонах, существенно уменьшает отходы и сокращает время печати, поскольку, когда заканчивается один рулон, процесс не останавливается. Большинство производителей рулонных машин могут предложить различные варианты автосклейки. Возможно комплектование, например, системой автоматического поддержания постоянного натяжения полотна бумаги. Автосклейку следует применять в машинах, работающих на трех рулонах и более.

Рулонная машина башенного построения

Существует точка зрения, что применение средств автоматизации вовсе не повышает качество печати, а лишь уменьшает отходы. С этим можно согласиться только в случае небольших конфигураций газетных машин (один–два рулона). На практике, при работе с двух и более рулонов, особенно при использовании секций башенного типа, постоянно приходится делать регулировки приводки и подачи краски во время печати тиража. И если требуется изменение настроек печати только на одной секции, то все равно машина на всех двух, трех, четырех и т. д. рулонах печатает брак. На трех–четырехбашенной машине во время печати тиража регулировка настроек требуется практически постоянно. И если в случае, например, с автоматической приводкой проблема устраняется через несколько оттисков после ее возникновения, то в случае с ручным управлением на это требуется около минуты. Все это время газетная машина печатает брак, и чем больше секций, тем стремительнее уменьшается время, когда печатается собственно качественная продукция. Конечно, приемщики могут аккуратно вынимать весь брак, однако при скорости машины «всего лишь» 20 тыс. оттисков в час (что совсем немного) просмотреть и удалить всю дефектную продукцию практически нереально.

Выбор наиболее подходящей конфигурации рулонной машины, позволяющей производить качественную продукцию с небольшими отходами, - весьма непростое занятие. Надеемся, что российские районные типографии смогут в ближайшее время приобрести технику, которая вывела бы полиграфию нашей страны на новый уровень.
