Вячеслав РУМЯНЦЕВ, к.т.н.

Cреди достоинств рулонных машин - высокая производительность, возможность печати на дешевом рулонном материале и на тонкой бумаге. Они способны выполнять сразу разные технологические операции, включая саму печать, фальцовку, шитье металлическими скобами, проклейку тетрадей по корешку, перфорацию, обрезку тетрадей с трех сторон на ходу и т. д. Так что эту технику правильнее было бы отнести не к машинам, а к поточным линиям.

К их недостаткам можно отнести ограниченные возможности по выпуску изданий разных форматов, по массе 1 м2 запечатываемой бумаги, а также меньшую универсальность в работе, особенно при малых тиражах. Впрочем, с совершенствованием цифровой печати область эффективного применения рулонных ротаций будет продолжать сдвигаться в сторону малых тиражей.

Виды печатных аппаратов, модулей и секций

В состав рулонной офсетной печатной машины, предназначенной для выпуска издательской продукции, входят многие узлы и механизмы. Не уменьшая значения всех составляющих машины, следует сказать, что ее основой, сердцем, является печатная секция. Технические достижения в области конструирования и изготовления печатных секций, достижения в технологии печати привели к тому, что продукцию, изготовленную на разных рулонных машинах, часто и не отличить друг от друга. Это говорит о том, что существуют черты, присущие всем офсетным печатным секциям. Хотя есть у них и отличия.

У печатной секции машины может быть один или несколько печатных модулей. В качестве модуля в данном случае принята конструктивная единица, имеющая каркас с монолитными боковыми стенками, в которых и располагается один или несколько печатных аппаратов (рис.1).

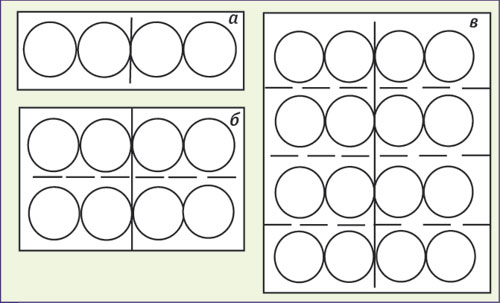

Рис. 1. Печатные секции:
а)состоящая из одного печатного модуля, включающего один печатный аппарат красочностью 1+1;
б) состоящая из двух печатных модулей, каждый имеет печатный аппарат красочностью 1+1 (общая красочность секции 2+2);
в) состоящая из двух печатных модулей, каждый из которых имеет по два печатных аппарата красочностью 2+2 (общая красочность секции 4+4)

Классифицировать печатные аппараты можно по ряду признаков:

• по возможности печати на одной или двух сторонах бумажной ленты;


• по количеству цилиндров (формных, офсетных, печатных);


• по диаметру и ширине цилиндров (одинарного или двойного диаметра, одинарной ширины или двойной, тройной и т. д.);


• по расположению цилиндров (горизонтальное, вертикальное, наклонное, арочное);


• по принципу обеспечения привода цилиндров (с единым приводом и зубчатыми передачами, с индивидуальными электроприводами, комбинированным приводом).

Может быть классификация и по другим признакам.

Все печатные аппараты, о которых идет речь в статье, схематично изображены на рис.2. Рис. 2а–2д демонстрируют группу аппаратов для односторонней печати, к которым можно отнести аппараты красочностью 1+0 (трехцилиндровый аппарат), 2+0 (пятицилиндровые), 3+0 (семицилиндровые) и 4+0 (девятицилиндровые). Аппараты с большей красочностью (5+0, 6+0) в рулонных офсетных машинах пока еще не встречались, хотя во флексографских используются достаточно широко. На рис 2е–2и показаны апппараты для двусторонней печати, к ним можно отнести аппараты красочностью 1+1 (четырехцилиндровый), 2+1 (пяти- и шестицилиндровые), 2+2 (восьмицилиндровые), 4+4 (16-цилиндровые).

В первой группе аппаратов печатный цилиндр есть, во второй - нет. Схемы, в которых есть печатный цилиндр, вокруг него группируются пары «формный/офсетный цилиндры». Таких пар может быть от одной до четырех.

К наиболее распространенным схемам печатных аппаратов можно отнести трех-, четырех-, пяти-, шестицилиндровые аппараты. Меньше распространены аппараты с 9 или 10 цилиндрами (хотя правильнее их уже называть секциями). Реже используются аппараты с еще большим количеством цилиндров. В этом плане аппараты красочностью 4+4 (16 цилиндров) являются исключением. Многоцилиндровые аппараты характерны для газетных машин и агрегатов.

Исторически развитие печатных аппаратов шло от трехцилиндрового аппарата к аппаратам с большим количеством цилиндров, появление которых вызвано необходимостью обеспечить максимум универсальности как по красочности, так и по страничности при выпуске газетной продукции. При выпуске книг и журналов такие сложные аппараты обычно не применяются.

В основе печатных аппаратов рулонных машин лежит пара «формный/офсетный цилиндры». Печатный цилиндр в рулонном офсете, в отличие от листового, имеет вспомогательное значение. Добавив печатный цилиндр к паре «формный/офсетный цилиндры», получим печатный аппарат красочностью 1+0. При добавлении вместо печатного цилиндра такой же пары «формный/офсетный цилиндры» получим аппарат красочностью 1+1, работающий по принципу печати «резина к резине». Если между двух пар «формный/офсетный цилиндры» расположить печатный цилиндр, получим аппарат красочностью 2+0. Присоединив к тем же двум парам один формный или третью пару «формный/офсетный цилиндры», получим аппарат красочностью 2+1 (пяти- и шестицилиндровые). Присоединение одного какого-то цилиндра или пар цилиндров позволяет получать новые схемы построения печатных аппаратов.

Многокрасочную продукцию изготавливают разными способами. Например, красочность 4+0 можно получить в четырех трехцилиндровых печатных аппаратах, в двух аппаратах красочностью 2+0 или одном красочностью 4+0. В последнем случае таким аппаратом может быть аппарат планетарного построения, в котором четыре пары «формный/офсетный цилиндры» расположены вокруг одного печатного цилиндра. В таком аппарате планетарного построения обеспечивается наилучшее совмещение красок. Но сам аппарат достаточно сложен в обслуживании.

Все аппараты могут размещаться в одном или нескольких печатных модулях. Аппараты с малым количеством цилиндров обычно размещаются в одном модуле. Аппараты с большим количеством цилиндров (с 10 или 16) чаще размещаются в двух или большем количестве модулей одной печатной секции.

Исходя из практики построения рулонных ротаций, можно сказать, что в паре «формный/офсетный цилиндры» основным является формный. Недаром скорость работы печатных машин часто определяется в оборотах формного цилиндра в единицу времени (час, минуту).

По отношению к диаметру формных цилиндров существуют аппараты нескольких типов. Например, есть аппараты, у которых все цилиндры - формный, офсетный и печатный - одинарного диаметра (у большинства машин). Есть аппараты, у которых формные цилиндры имеют одинарный диаметр, а офсетные - двойной (например, в машинах ряда ПОГ60). Существуют аппараты, у которых все цилиндры имеют двойной диаметр (в газетных агрегатах). Исключение представляют печатные секции печатно-отделочных линий, например, MBS, у которых диаметры цилиндров могут превышать 1000 мм. Но есть машины, у которых в печатных аппаратах диаметр формных цилиндров вдвое меньше одинарного диаметра офсетных цилиндров (в машинах так называемого половинного формата, например, ПОК-84).

В отношении длины рабочей части цилиндров можно сказать, что существуют аппараты одинарной ширины (например, 84 см) и двойной ширины (например, 84і2=168 см). Офсетные машины большей ширины - редкость, хотя и изготавливались. С увеличением ширины их эффективность возрастает ненамного, а вот стоимость резко увеличивается. Кроме того, возникают проблемы с жесткостью цилиндров.

При необходимости получения газет с постоянно большим количеством страниц чаще используются машины с двойным диаметром формных цилиндров, поскольку при этом требуется меньшее количество рулонных зарядок и печатных секций. Если же количество страниц должно часто изменяться, больше применяют аппараты с одинарным диаметром цилиндров. Если говорить о том, какие машины (одинарного или двойного диаметра) популярнее, то соотношение их выпуска свидетельствует о большей применимости машин одинарного диаметра.

Есть аппараты, построенные по так называемым вариантам «К» («короткий») и «Д» («длинный»). Что это такое, поясним на примере. Продукцию формата 60і90 см можно печатать на машине с шириной рулона 60 см и длиной окружности цилиндров 90 см. Но возможна печать на машине с шириной рулонов 90 см и длиной окружности цилиндров 60 см. У первой машины длина цилиндров по отношению к ширине рулона небольшая, поэтому ее обозначили буквой «К». У второй, наоборот, длина цилиндров по отношению к ширине рулона больше, поэтому ее обозначили буквой «Д». У каждого из вариантов свои плюсы и минусы, на которых останавливаться не будем. Отметим только, что линейная скорость движения бумажной ленты при одной и той же частоте вращения цилиндров при варианте «Д» меньше, чем при варианте «К».

Из указанных выше печатных аппаратов, как уже отмечалось, могут строиться печатные модули и секции разных типов: с горизонтальной, вертикальной и наклонной проводкой бумажной ленты через них, с расположением секций последовательно друг за другом или друг над другом и т. д.

Особенности построения и применения

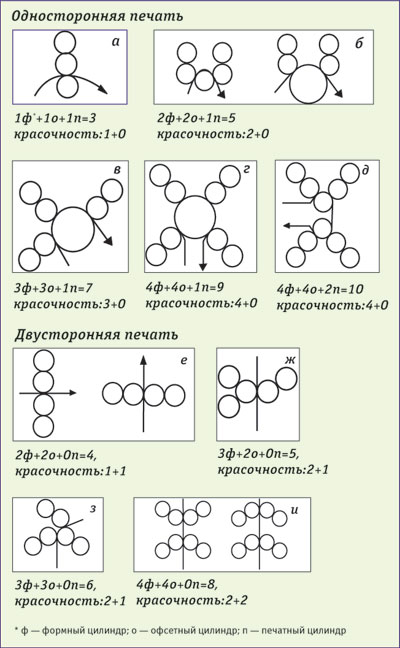

Рис. 2. Схемы печатных аппаратов

Трехцилиндровый аппарат (рис.2а) представляет собой простейший по построению печатный аппарат. С точки зрения совмещения красок трехцилиндровые аппараты дают худшие результаты по сравнению с результатами, получаемыми при использовании планетарного аппарата (рис. 2.г). Наиболее наглядно это заметно при печати на тонкой, легко впитывающей краску и влагу бумаге. На мелованной, плохо впитывающей бумаге разброс красок будет менее заметен. С точки зрения удобства обслуживания все наоборот - планетарные аппараты обслуживать сложнее, трехцилиндровые проще. Последние одно время устанавливались на газетные ротации, на печатные секции красочностью 1+1 для получения красочности 2+1. Но все же трехцилиндровые секции для выпуска издательской продукции применяются редко, поскольку при прочих равных условиях печатные машины с такими секциями имеют большую длину. Представить себе восьми-секционную машину для печати издательской продукции красочностью 4+4 теперь достаточно сложно. Такая машина занимает очень много места. Однако, в силу своей универсальности, печатные машины с трехцилиндровыми аппаратами находят широкое применение при выпуске, например, односторонней этикеточной или упаковочной продукции, различного рода бизнес-форм. Издательская продукция в большинстве случаев двусторонняя, поэтому ее экономичнее печатать с использованием аппаратов, работающих по принципу «резина к резине».

Четырехцилиндровый аппарат (рис. 2е) обеспечивает получение продукции красочностью 1+1. Он работает по принципу «резина к резине» и является одним из самых распространенных. Такой аппарат используется как в газетных, так и в книжно-журнальных машинах. Среди них встречаются горизонтальные, вертикальные, наклонные и арочные аппараты - самое большое разнообразие из всех печатных аппаратов.

Печать «резина к резине» имеет одну особенность. Известно, что бумажная лента в процессе печати прилипает к офсетной резине. Расположение изображений на лицевой и оборотной сторонах ленты обычно не одно и то же. Различны и размеры изображений. В связи с этим прилипание ленты к офсетным цилиндрам и отрыв ее от них происходят неодинаково. При отрыве бумаги от офсетной резины наблюдается такой же эффект, как и при протягивании бумаги через какую-нибудь острую кромку (например, угол стола) - бумага скручивается. А, поскольку она периодически прилипает то к одному, то к другому цилиндрам, поверхность ленты, вышедшей из печатного аппарата, приобретает волнистость, иногда очень заметную. Часто этот процесс сопровождается сильными поперечными колебаниями ленты и треском, возникающим при отрыве бумаги от офсетной резины. Волнистость достаточно хорошо заметна на листах многих многокрасочных журналов, отпечатанных на тонкой мелованной бумаге. Обычно волны как бы «отходят» от корешка издания и параллельны ему.

Видя такую картину, можно сразу сказать, что печать производилась на рулонной офсетной машине, работающей по принципу «резина к резине». Однако, чем жестче и толще бумага, тем менее заметно это явление. Описанная проблема практически не возникает при печати продукции на рулонных машинах с печатными аппаратами односторонней печати.

Продолжим рассмотрение печатного аппарата красочностью 1+1. Вертикальные аппараты 1+1 характерны для книжно-журнальных машин всех уровней сложности. Они хорошо зарекомендовали себя в работе и достаточно удобны в обслуживании. Но многокрасочные машины с печатными секциями из таких аппаратов имеют большую длину. Чтобы печатать сразу многостраничные тетради, стали производить многоярусные машины (одна над другой). Машины, устанавливаемые на двух ярусах, предлагаются, например, фирмами MAN Roland, Solna и некоторыми другими.

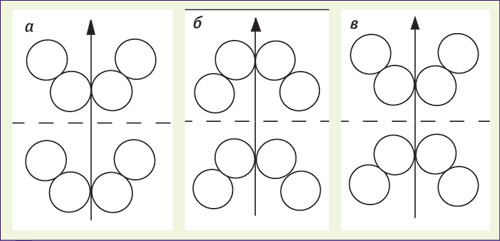

Рис. 3. Печатная секция «арочного» построения:
а) «вогнутая» арка, б) «выпуклая» арка,
в) оба варианта в одной секции

Одними из самых распространенных являются варианты так называемого «арочного» построения (рис. 3). На рис. 3б показана арка, у которой формные цилиндры расположены ниже офсетных - «выпуклая» арка. Такое построение используется, например, в машинах фирм Heidelberg, КВА, «КПЦ Полиграфмаш» (Рыбинск). На рис.3а показан второй тип арки, у которой формные цилиндры расположены выше офсетных - «вогнутая» арка. Такая арка применяется в машинах фирм DGM, Goss, King Press, J. Mahabeer, The Printers House и др.

Красочные и увлажняющие аппараты у арок обеих типов могут располагаться как под, так и над формными цилиндрами. При классической технологии, когда сначала на форму наносится увлажняющий раствор, затем краска, увлажняющие аппараты, размещенные внутри «выпуклой» арки, находятся как бы в «конуре». Обслуживание таких аппаратов затруднено. Красочные ящики нижнего аппарата расположены близко к полу. Но доступ к офсетным цилиндрам хороший. При «вогнутой» арке увлажняющие аппараты располагаются с внешних ее сторон, поэтому их удобнее обслуживать, к красочным ящикам не надо сильно нагибаться. Но офсетные цилиндры расположены над полом не очень высоко, что затрудняет их смывку и замену офсетных полотен. Хотя замена офсетных полотен производится не часто, и больших сложностей это не вызывает.

Известны печатные секции башенного типа, в которых используются арочные аппараты только одного типа (рис. 3а, б). Но существуют секции, в которых одновременно используются оба типа арок (рис. 3в). В них арки своими «выпуклыми» и «вогнутыми» частями обращены друг к другу. Секция из таких арок обозначается как «Н-образная». Ее высота обычно меньше высоты секции из однотипных арок. Такие секции изготавливаются фирмами КВА, «КПЦ Полиграфмаш» и др.

Арки могут быть симметричными и несимметричными. Симметричные используются в простых газетных машинах, не отличающихся очень высокой скоростью работы. Несимметричные, в которых лента частично охватывает офсетные цилиндры, используются в машинах, предназначенных для печати продукции более высокого качества.

Существуют еще аппараты и в форме почти «развернутой» арки. Их условно можно отнести к горизонтальным аппаратам. Но они применяются не так часто и используются при построении печатных секций-башен.

Наклонный печатный аппарат используется в печатных секциях, как правило, с интегрированной (встроенной) рулонной зарядкой. В качестве примера можно упомянуть печатные секции фирм Krezo Lyar, Solna. Когда места мало, а страничность газет большая, секции со встроенными зарядками позволяют сократить требуемые для установки машины площади. Однако обслуживание печатного аппарата со стороны рулонной зарядки может быть затруднено. Многое зависит от высоты секции.

В 1970-х гг. был предложен способ использования печатного аппарата красочностью 1+1 для получения красочности 2+0. Его назвали способом прямой печати с офсетных форм - «Ди-Лито» (Di-Litho). Сущность его в том, что бумажная лента, пройдя через зону печати между офсетными цилиндрами, огибает один из них и проходит через зону контакта офсетного и формного цилиндров, где производится печать непосредственно с печатной формы на бумагу. Для этого достаточно установить на машине дополнительные лентонаправляющие валики.

Плюсы этого способа - экономия одного печатного аппарата и возможность нанесения, например, пятой краски или лака. К тому же, создаются условия для «вписывания» печатной секции-башни в невысокое помещение. Например, при трех печатных модулях в составе печатной секции-башни можно производить продукцию красочностью 4+2. Минусы такой технологии связаны с тем, что при непосредственном контакте с бумагой форма быстрее изнашивается. Кроме того, она требует большего увлажнения, поскольку наблюдается ускоренный переход влаги на бумагу. Надо отметить, что форма должна иметь не прямое, а зеркальное изображение. Технической сложности в этом нет, но это непривычно. Примеры применения способа «Ди-Лито» показаны на рис. 6. Многие фирмы предлагают дополнительное оборудование для реализации этого способа. Но широкого распространения он не получил, хотя при малых тиражах он может быть технически и экономически оправдан.

Пяти- и шестицилиндровые аппараты. Существует две разновидности пятицилиндрового печатного аппарата. Одна обеспечивает печать красочностью 2+0 (рис. 2б), а другая - 2+1 (рис. 2ж). В первой предусмотрен печатный цилиндр, во второй он отсутствует. Аппарат красочностью 2+0 можно отнести к аппаратам планетарного типа, поскольку две пары «формный/офсетный цилиндры» размещаются вокруг одного печатного цилиндра. Применяются такие аппараты обычно в составе печатных секций башенного типа газетных агрегатов. Известны случаи их применения в машинах одинарной ширины. В них положение печатного и офсетных цилиндров можно изменять. Если офсетные цилиндры разведены и к ним приближен печатный цилиндр, то с помощью аппарата можно получить красочность 2+0. Если печатный цилиндр отведен от офсетных, а офсетные сближены между собой, можно получить красочность 1+1. Пятицилиндровый аппарат в этом случае работает как обычный четырехцилиндровый.

Теперь обратимся к аппаратам, предназначенным для получения продукции красочностью 2+1. В первом, пятицилиндровом аппарате, известном у нас по отечественным машинам семейства ПОГ-60, а также газетным агрегатам Rondoset производства завода «Пламаг», можно получить двухкрасочной оттиск способом «впечатывания» красок, когда вторая краска ложится на свободное место рядом с первой. Если попытаться получить двухкрасочный оттиск способом «наложения» красок, спустя какое-то время краски начнут смешиваться. Например, если печатали черной и красной красками, будет появляться коричневая. Такое явление связано с тем, что с одним офсетным цилиндром контактируют два формных. В результате окружных колебаний цилиндров и налипания пыли на офсетное полотно, размеры печатающих элементов увеличиваются, и краска одного цвета попадает на краску другого цвета. Они смешиваются. Так бывает, когда вторая краска занимает на поверхности печатной формы очень мало места. В результате на бумагу попадает много увлажняющего раствора, она растягивается, усугубляя смещение красочных изображений. При таком печатном аппарате между изображениями двух красок лучше иметь небольшой зазор (порядка 0,3 мм), гарантирующий отсутствие их смешивания. Иногда возможна печать многокрасочного изображения способом «наложения» красок. В частности, на машинах 4ПОГ-60 с такими аппаратами удается печатать небольшие тиражи с четырехкрасочными иллюстрациями. Только смывать офсетные полотна приходится чаще, чем обычно, чтобы удалить налипшую на них смешанную краску. Пятицилиндровые аппараты (вариант 2+1) в новейших печатных машинах практически не встречаются.

В шестицилиндровом печатном аппарате (рис. 2з), например, машины ПОГ-66 или газетного агрегата ПОГ-168, каждый формный цилиндр работает в паре со своим офсетным цилиндром, поэтому смешивания красок не происходит. Печатная секция с шестицилиндровым печатным аппаратом и горизонтальной проводкой через него ленты обозначается как «У-образная». Такой аппарат, по сравнению с пятицилиндровым, больше и сложнее, но позволяет выполнять более качественную печать многокрасочных изображений, поэтому и получил широкое распространение. На его основе многие фирмы изготавливают печатные машины для выпуска газетно-журнальной продукции.

Шестицилиндровый аппарат может быть «неразъемным» и «разъемным». Первый размещается в монолитных стенках, второй создается путем добавления к наклонному четырехцилиндровому аппарату пары «формный/офсетный цилиндры» со своими стенками.

Планетарный печатный аппарат. На рис. 2г показана схема планетарного аппарата красочностью 4+0. В нем пары «формный/офсетный цилиндры» расположены в виде лучей, попарно отходящих от печатного цилиндра вверх и вниз. Это классическая схема, используемая многими фирмами. Планетарный аппарат применяют, когда очень важна точность совмещения красок или когда предполагается печать на не очень хорошей бумаге.

В секции с планетарным построением один из нижних увлажняющих аппаратов находится в «конуре». Высота самой секции при одинарном диаметре печатного цилиндра примерно соответствует высоте вертикальной секции красочностью 1+1. При двойном диаметре высота секции больше высоты секции красочностью 1+1. Ширина планетарной секции практически эквивалентна ширине двух секций красочностью 1+1, а две планетарные секции в линию равны длине четырех секций 1+1.

Отличительной чертой планетарного аппарата является то, что вход и выход бумажной ленты осуществляется с одной стороны печатной секции между двумя парами «формный/офсетный цилиндр». Для сравнения, в большинстве аппаратов лента поступает в аппарат с одной стороны печатной секции, а выходит с другой. В секцию с планетарным печатным аппаратом лента обычно поступает снизу или сверху секции.

Но существует печатная секция «WPC 414+0» фирмы Web Press (рис. 4), схема которой отличается от классической. Отличие заключается в том, что красочные аппараты нижних пар «формный/офсетный цилиндры» располагаются сверху формных цилиндров. В результате такой компоновки высота печатной секции уменьшилась. Часть увлажняющих аппаратов расположена снаружи формных цилиндров, что облегчает их обслуживание. Ввод бумажной ленты в такую секцию всегда снизу.

Модули. Чаще всего модуль содержит трех-, четырех-, пяти-, шестицилиндровые и планетарные (девятицилиндровые) печатные аппараты. Известны модули, в состав которых входят два четырехцилиндровых аппарата. Аппараты с другим количеством цилиндров чаще размещаются в двух модулях. Поэтому печатная секция-башня красочностью 4+4 может состоять из четырех модулей 1+1 или двух модулей 2+1 или 2+2, установленных друг на друга. Для получения этой же красочности с использованием планетарных печатных аппаратов 4+0 потребуется две секции. Печатная секция красочностью 4+2 может включать два пяти- или шестицилиндровых модуля или три модуля 1+1, в одном из которых используется способ печати «Ди-Лито».

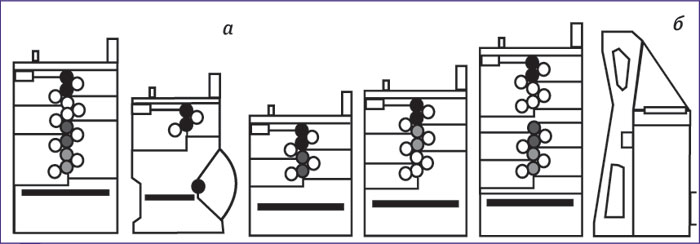

Рис.4. Печатная секция фирмы Web Press (машина WPC 414+4)

Печатные секции-башни. Спрос на газетную продукцию в России после некоторого спада снова повысился. Но больший интерес все же наблюдается к многокрасочным изданиям. Аналогичный процесс на Западе происходил в начале 1970-х гг., когда вкусы читательской аудитории изменились, и стала проявляться устойчивая тенденция к цветным газетам. Тогда и начался бурный расцвет многокрасочной газетной продукции, для печати которой потребовалось соответствующее оборудование. Тогда же в газетном производстве произошел резкий поворот от высокой печати к офсету. Книжно-журнальные издания (по крайней мере, многие из них) уже давно стали цветными. Поэтому в этой области таких больших изменений потребительских свойств, как в газетном производстве, не наблюдалось.

Одно из следствий изменения читательского вкуса (применительно к газетам) - появление многокрасочных машин с печатными секциями так называемого «башенного» типа, которые состоят из нескольких модулей, размещаемых один над другим. Это позволяет значительно экономить производственные площади и финансы в случаях, когда земельные участки очень дорогие. При этом сокращается длина проводки бумажного полотна между печатными аппаратами, что положительно влияет на точность совмещения красок при печати. Правда, обслуживать такие печатные секции сложнее, поскольку персоналу приходится много ходить вверх-вниз.

На первый взгляд, все секции-башни одинаковы, но это не так. Приведем примеры.

Печатная секция «WPC 414+4» фирмы Web Press красочностью 4+4 - самая низкая в своем классе машин (рис. 4а). Аналогичное построение имеет и машина Stentor российского производства, изготавливаемая на Дальнем Востоке. Секция построена из аппаратов, размещенных в виде непривычных «ассимметричных» арок. Подача увлажняющего раствора производится через красочный аппарат. Такая схема позволила создать компактную печатную секцию при минимальной длине проводки между зонами печати. В этом достоинство машины. Но из-за той же компактности обслуживать печатные аппараты не очень удобно. Поэтому существует второй вариант секции - с разнесенными вторым и третьим печатными аппаратами (рис. 4б). В ней, кроме 4+4, можно печатать и на двух бумажных лентах с получением красочности 2+2. Машину можно устанавливать в низких помещениях. Для облегчения обслуживания боковые стенки выполнены достаточно «ажурными», что, в свою очередь, не может не сказаться на уровне шума.

Печатная секция, например, машины Goss Community имеет ставшее уже традиционным построение башни из четырехцилиндровых печатных аппаратов. Высота такой башни больше, чем у описанной ранее машины Stentor, но обслуживать ее проще, так как больше доступа к различным узлам.

Печатная башня газетного агрегата KBA Commander имеет две разновидности. На рис. 5а показана башня, состоящая из двух модулей, каждый из которых включает по два четырехцилиндровых аппарата арочного типа (одного «выпуклого» и одного «вогнутого») - всего 16 цилиндров. На рис. 5б показана башня другого построения - два десятицилиндровых аппарата - всего 20 цилиндров. В половинке такого аппарата (пятицилиндровом модуле) с одним печатным цилиндром контактируют два офсетных, каждый из которых взаимодействует со своим формным цилиндром. При печати получается оттиск красочностью 2+0. В печатной башне с двумя десятицилиндровыми печатными аппаратами можно печатать продукцию красочностью 4+4. При красочности 2+2 появляется возможность одновременно запечатывать две бумажные ленты. Есть и другие варианты. Все зависит от того, что надо печатать заказчику. Такая башня стоит, конечно, дороже, но и вариантов печати дает больше. Похожие печатные секции есть и у других фирм, например, у MAN Roland, Wifag.

Все ведущие компании, выпускающие газетные рулонные печатные машины, имеют в своих линейках машины с печатными секциями многих схем построения. В этом смысле представляет интерес схема печатной секции машины КВА Cortina (рис.6) фирмы КВА. В ней половина четырехкрасочной секции может отодвигаться, образуя проход между офсетными цилиндрами (напомним, выше говорилось о значимости пары «формный/офсетный цилиндры»), к ним стал удобнее доступ. Секция стала ниже (3,4 м), но длиннее.
Печатная секция из двух модулей (с шестицилиндровыми аппаратами красочностью 2+1), установленных друг на друга, позволяет печатать продукцию красочностью 4+2 на одной бумажной ленте или 2+1 на двух бумажных лентах. Машины с такой схемой построения печатной секции характерны для некоторых индийских фирм.

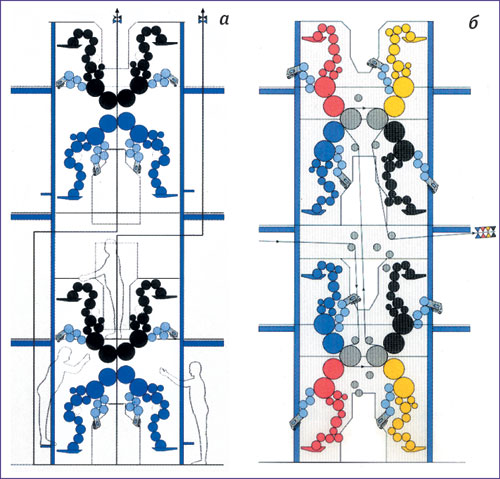

Рис. 5. Печатная секция фирмы KBA (агрегат KBA Commander)

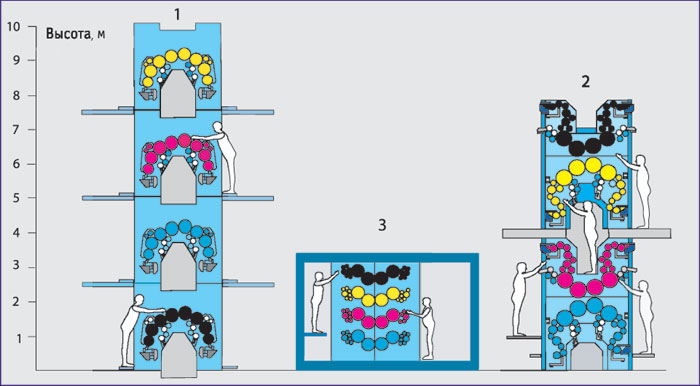

Рис. 6. Соотношение высоты печатных машин с секциями разных конструкций
(на примере печатных секций фирмы KBA)

Добавим, что многое в печатных секциях зависит от привода, но о нем следует рассказать отдельно.

Схемы секций книжно-журнальных машин более консервативны, чем газетных секций. Традиционное их построение - четырехцилиндровые печатные аппараты с горизонтальной проводкой бумажной ленты (рис.2е). Использовались секции с планетарным построением печатных аппаратов (рис. 2г), хотя и реже. Одноэтажное расположение печатных секций в большой степени связано с применением в этих машинах сушильных устройств, обычно располагаемых горизонтально. Однако, в связи с появлением печатных секций башенного построения, стали делать вертикальные сушильные устройства. Иногда они (работающие на природном газе) достигают таких размеров, что на их фоне печатные секции выглядят просто крохотными, что было наглядно видно на выставке drupa 2004.

Заключение

Существует достаточно большое количество вариантов построения печатных аппаратов, модулей и секций. Практика отбирает из них наиболее жизнестойкие. Поэтому далеко не все из них являются «долгожителями».

Наибольшее распространение на сегодняшний день, на наш взгляд, получили четырех-, шести-, девятицилиндровые аппараты красочностью 1+1, 2+1 и 4+0 соответственно. Среди газетных печатных секций можно выделить секции, состоящие из одного (красочностью 1+1, 2+1, 2+2, 4+0) или двух (красочностью 2+2, 4+2 и 4+4) модулей.

Применительно к книжно-журнальным машинам - это секции красочностью 1+1, 2+2, 4+0 и 4+4. Секции с другим количеством цилиндров, изображения которых обычно размещают в проспектах, просто демонстрируют возможности той или иной фирмы.
