Практика
ОБЪЕКТНЫЙ МУАР

Качество полиграфического воспроизведения зависит от множества разных факторов: от фотосъемки и допечатной подготовки, от печатного оборудования и квалификации сотрудников типографии и т. д. Но не менее значимый фактор - сам сюжет, который мы собираемся печатать. Именно от него напрямую зависит качество оттиска. Есть сюжеты, которые, как ни старайся, все равно хорошо не напечатаешь. Условно их можно разделить на три группы:

  • Малоконтрастные сюжеты. Например, белый объект на белом фоне при слабом освещении или, наоборот, темный объект на темном фоне того же тона и т. д.

  • Сюжеты высоконасыщенных цветов. Традиционная полиграфия имеет существенные ограничения по воспроизведению очень насыщенных синих, фиолетовых, зеленых или красных тонов. И, если сюжет как раз такой, могут возникнуть проблемы с его воспроизведением.

  • Текстурные объекты, то есть те, которые содержат какие-либо регулярные структуры: фактуру или регулярный рисунок ткани (тонкие полоски или клетка), кружева, штриховку и т. д.

С первыми двумя группами все довольно понятно, а вот с текстурными объектами ситуация сложнее. Многие даже не представляют, какие проблемы могут возникнуть при работе с ними и что в итоге получится. Известно, что наложение двух регулярных структур с одинаковой или близкой частотой может вызвать оптический эффект, называемый муаром: при наложении проявляется не существующий ни в одной из текстур рисунок (рис.1).

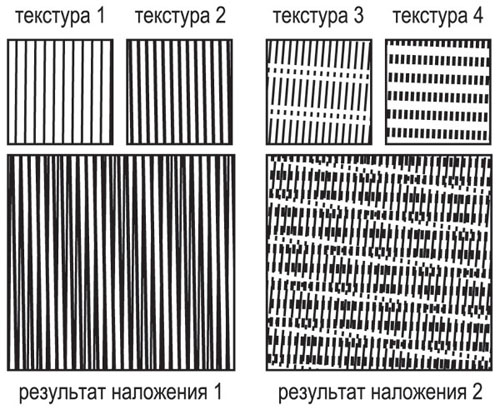

Рис. 1. Возникновение муара при наложении двух регулярных структур

Рис. 2. Любое полиграфическое изображение преставляет собой растровую структуру (на примере слева растровая точка имеет форму круга, хотя бывают и другие формы). Растр всегда искажает изображение. При этом, чем крупнее растровая структура, тем заметнее искажение самого изображения (на примере справа - одно и то же изображение показано с растрами разной линиатуры)

Растровая структура, которой печатаются все полиграфические изображения, имеет определенную форму, периодичность, размер и т. д. и, по сути, является текстурой (рис. 2). А в любом изображении - четыре таких структуры (по одной на каждый базовый цвет). Теперь представьте, что мы собираемся печатать изображение, например, фактуры ткани. Если фактура достаточно мелкая и ее частота или размер близки к линиатуре растра, которым мы собираемся печатать изображения, то возникновение муара практически неизбежно. Причем вероятность его возникновения тем выше, чем ближе частота фактуры к линиатуре растра. На рис. 3 показаны некоторые примеры возникновения сюжетного муара.

ПУТИ РЕШЕНИЯ ПРОБЛЕМЫ

Полностью избавиться от сюжетного муара пока не удается, можно лишь снизить визуальный эффект. К тому же, проявляется муар только на тиражном оттиске! А значит, заранее узнать о его наличии и предпринять какие-то шаги по его устранению невозможно. Лишь некоторые аналоговые цветопробы или очень опытный специалист по работе с изображениями могут с точностью предсказать появление муара. Впрочем, если есть подозрение, что муар возникнет, сделать можно следующее.

  • Увеличить линиатуру растра при печати. Чем выше линиатура, тем меньше заметен сюжетный муар. Беда в том, что сильно повысить линиатуру вряд ли удастся; в большинстве типографий на это не согласятся, поскольку, как правило, печатный процесс отлажен на одну или несколько фиксированных линиатур.

  • Снизить резкость изображения. Небольшое понижение резкости может благотворно отразиться на видимости сюжетного муара. Пожалуй, это единственный на сегодня вариант, если печатать «опасное» изображение необходимо. В процессе допечатной подготовки следует заранее использовать более слабые алгоритмы подчеркивания резкости. Впрочем, вряд ли стоит считать этот способ решением вопроса для высококачественной печати, где резкость играет одну из главных ролей. Иногда, правда, может помочь локальное снижение резкости изображения. На примере изображений, показанных на рис. 3, можно снизить резкость на блузке девушки (она не является сюжетообразующей) и оставить на остальном изображении. На фото галстуков так поступить не получится, поскольку галстук и есть главный сюжет.

Важно понимать, что муар не является дефектом печати или допечатной подготовки, и исполнители заказа в этом не виноваты. Просто это такой закон физики. Решение проблемы - использовать другие изображения, не содержащие сложных текстур. Если же это невозможно и надо печатать именно «опасное» изображение, то нужно быть готовым к тому, что на оттиске могут возникнуть дефекты.

Вообще проблема возникновения муара не новая. Еще в советские времена отделы иллюстраций издательств тщательно следили за этим и пытались не допускать в печать изображения, содержащие сложные текстуры. Профессиональные фотографы, работающие для полиграфии, тоже знают о такой проблеме и стремятся готовить сюжеты так, чтобы ее избежать.

Рис. 3. Примеры возникновения сюжетного муара. Здесь элементы изображений содержат периодическую структуру, которая может привести к появлению сюжетного муара. По возможности лучше отказаться от использования подобных изображений в полиграфии. Слева приведен увеличенный фрагмент «опасной зоны»

С распространением компьютеров и доступной фотографии (в первую очередь цифровой) допечатную подготовку (от креатива до верстки) стало легко выполнить практически любому, кто хотя бы немного в этом разбирается. К сожалению, далеко не все из них знают о проблеме сюжетного муара. Проблема также обостряется тем, что качество печати повысилось, многие другие сложности устранены и сюжетный муар теперь стал намного заметнее. Поэтому, в заключение, еще раз повторим: сюжетный муар - не дефект полиграфического воспроизведения, а, скорее, ошибка на этапе отбора изображений или же просто несовершенность современных технологий, и с этим придется мириться. Ведь мирились же с черно-белым телевидением, хотя и было понятно, что все объекты на экране изначально цветные.
